Присоединение дополнительных узлов к элементам

Операция позволяет присоединить по одному дополнительному (промежуточному) узлу к одной или нескольким граням пластинчатых элементов. Введение дополнительных узлов позволяет повысить качество результатов без сгущения сетки элементов, а также корректно увязать между собой конечные элементы расчетной схемы.

Для присоединения дополнительных узлов тип конечного элемента должен быть заранее изменен на тип, соответствующий типу высокоточных конечных элементов, приведенных в описании библиотеки конечных элементов. К таким элементам относятся 50 и 45 элементы оболочки, 27, 30 и 25 — балки-стенки, 20 и 15 — плиты, а также 35, 37, 38 — объемные.

После активизации операции появляется меню, первый пункте которого — Присоединение существующих узлов к граням элементов предполагает присоединение к выбранным элементам существующих в схеме узлов, попавших на их грани. Если выбирается второй пункт меню — Добавление узлов на грани элементов, то к середине каждой грани каждого выбранного элемента будет добавлен новый узел.

При выполнении операции используется традиционный порядок работы:

• активизировать операцию и выбрать в выпадающем меню ее вид;
• выбрать на схеме элементы, к которым присоединяются узлы, и нажать кнопку OK в разделе Элементы инструментальной панели Узлы и Элементы.

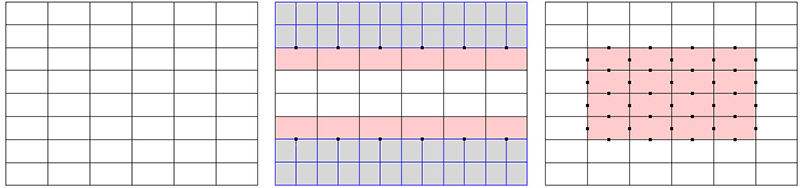

Результаты применения операции Присоединение дополнительных узлов к элементам

а) исходная схема; б) согласование сеток элементов с различным шагом разбиения; в) добавление узлов на грани выбранных элементов
