Эта операция позволяет ввести узлы на пересечении разбивочных осей в заданной области сетки. При этом, отметки уровней рассматриваются как координаты узлов по оси Z. Введенные узлы могут использоваться для всех предусмотренных в комплексе операций ввода и назначения.

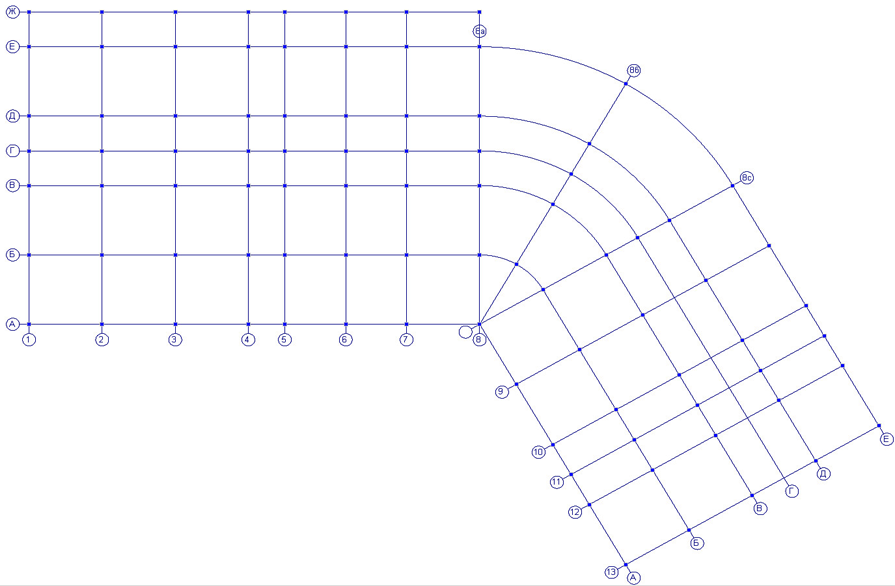

Координационные оси с узлами в точках пересечения осей
Управление вводом узлов выполняется в диалоговом окне Ввод узлов на пересечении разбивочных осей. Для каждой сетки и каждого направления осей конкретной сетки, включая отметки уровней, предусмотрена возможность ввода узлов в область, которая ограничивается заданными марками осей начала — левый список и конца — правый список. Перед тем, как назначить область сетки, в которую вводятся узлы, следует отключить маркер Весь интервал в соответствующей этой сетке строке. Чтобы целиком исключить ввод узлов на пересечении осей сетки достаточно отключить маркер Участвует в пересечении.
Чтобы исключить появление узлов-дублеров (совпадающих узлов) на пересечении осей, следует активировать маркер Не создавать узлы там, где они есть.
Маркер Создать группу узлов позволяет автоматически создать группу узлов (с именем, которое соответствует имени соответствующей сетки координационных осей).
