Данная операция позволяет заменить тонкостенный стержень соответствующей моделью из пластинчатых элементов. Операция применима к стержням имеющих поперечное сечение из металлопроката (включая холодногнутые профили), а также сварные сечения.
При активации этой операции появляется диалоговое окно, в котором следует задать информацию о требуемом разбиении поперечного сечения.
Предусмотрены две опции:
В первом случае программа определяет длину самого короткого ребра поперечного сечения (стенки, полки, ...) и определяет на основании заданного числа разбиений максимально допустимый размер пластинчатого конечного элемента. Далее каждое ребро поперечного сечения делится на минимально возможное число частей одинаковой длины, не превышающей определенную выше длину.
Во втором случае каждое ребро делится на минимально возможное число частей одинаковой длины, не превышающей заданную длину.

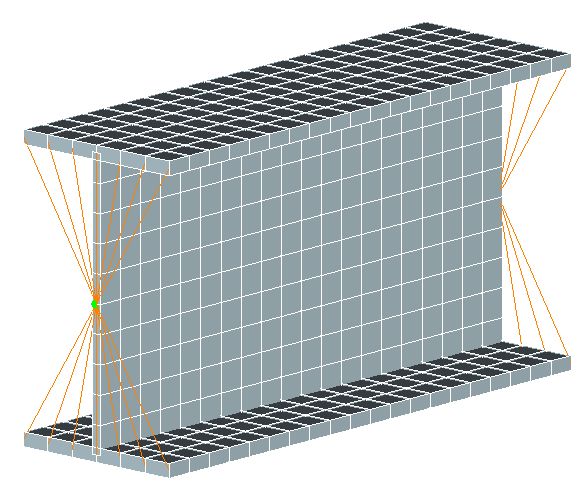

На рисунке показан результат построения пластинчатой модели при различных параметрах разбиения
|
|
Результат построения пластинчатой модели |
|
Пластинчатая модель стержня строится с использованием четырехузловых конечных элементов, тип которых может быть изменен/выбран пользователем. Кроме того, в местах, которые соотвествуют концевым сечениям стержня устанавливаются абсолютно жесткие тела, тип которых зависит от выбранной опции наличия или отсутствия депланаций. Наличие шарниров и жестких вставок моделируется с помощью абсолютно жестких тел и объединения перемещений.
Конечноэлементное моделирование стержневых элементов может оказаться полезным при анализе поведения стержней в случаях недостаточно представленных в нормативных документах (например, проверка устойчивости плоской формы изгиба) или при исследовании эффектов, которые не вписываются в элементарную теорию работы стержня (сдвиговое запаздывание, нагрузка приводящая к искажению формы поперечного сечения, опирания не на уровне нейтральной оси и др.).
