Подготовка данных

Для анализа прогрессирующего разрушения необходимо включить маркер «Прогрессирующее обрушение». Данный метод расчета основан на нелинейном динамическом анализе, причем все опции нелинейного динамического анализа доступны и должны быть установлены.

Задание сценария начального разрушения осуществляется при нажатии на кнопку при маркере «Прогрессирующее обрушение» (диалог «Параметры динамических воздействий»).
При этом появляется диалог, в котором В окне «Список элементов» необходимо задать номера конечных элементов, подлежащих удалению, а в окне «Время разрушения» – момент времени, в который эти элементы будут удалены. Кроме того, можно указать длительность процесса разрушения элементов (по умолчанию 0 – мгновенное разрушение).

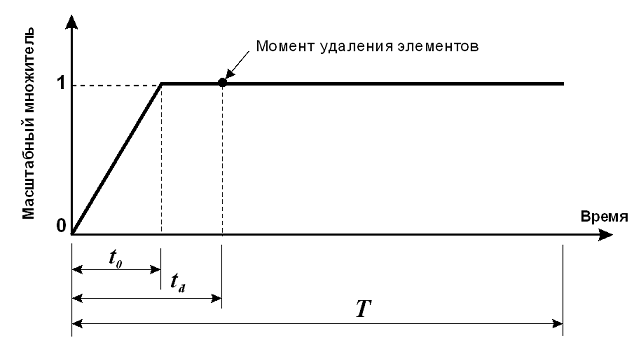

Относительно нагрузок на систему предполагается, что они постепенно и медленно возрастают от нуля до тех значений, при которых происходит удаление (разрушение) элементов. Далее они остаются постоянными.


При этом следует предусмотреть после окончания роста нагрузок отрезок  времени t0 , предназначенный для затухания малых колебаний, вызванных медленным приложением нагрузки. Рекомендуется назначать время t0 порядка 1-4 периодам основного тона собственных колебаний, а запас времени td - t0  - порядка 1-2 периодов.
