Схема описана зависимостью z = (1 – x2 /20 – y2 / 20) / 2 при следующих значениях характеристик: Хнач= -10 м; Хкон = 10 м; Nx = 10; Yнач =-10 м; Yкон = 10 м; Ny = 10. Полученные в результате расчетные схемы (слева из стержневых элементов, справа из элементов оболочки) изображены на рис. 1.

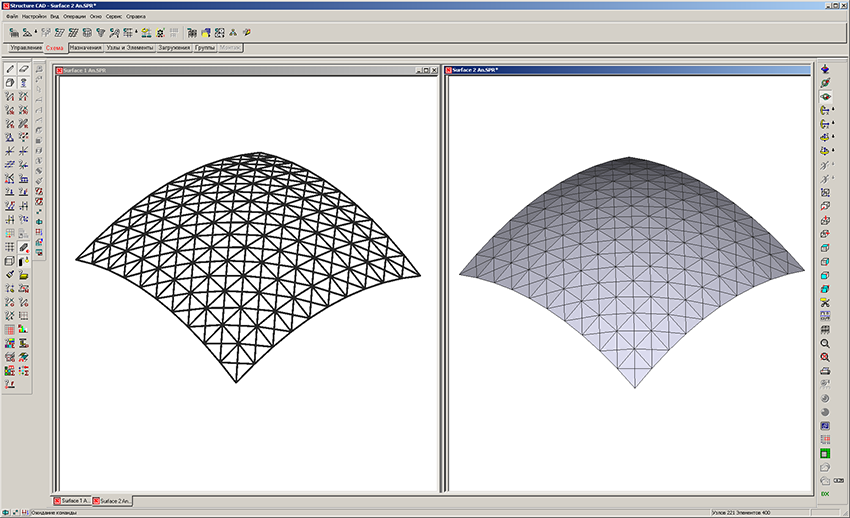

Рис. 1. Пример расчетной схемы оболочки
