Графический анализ результатов расчета

Выполнив расчет по правилам, приведенным в описании предыдущего примера, перейдем в режим графического анализа результатов. Для схем из двумерных элементов (пластины и оболочки) доступны следующие виды отображения результатов: деформированная схема, цветовые маркеры перемещений и силовых факторов, изолинии и изополя перемещений и силовых факторов.

В отличие от стержневых систем, для которых цветовая шкала перемещений может быть представлена только цветовыми маркерами в узлах, для систем из двумерных элементов кроме маркеров возможно построение изополей и изолиний. Управление выводом изополей и изолиний перемещений выполняется в инструментальной панели Перемещения. Для этого используются следующие кнопки:

 — отображение изополей перемещений;

 — отображение изополей и изолиний перемещений;

 — отображение изополей перемещений с постоянным (заданным) шагом;

 — отображение изолиний перемещений;

 — отображение изолиний перемещений с постоянным (заданным) шагом.

Управление отображением результатов расчета силовых факторов для двумерных элементов выполняется из инструментальной панели Поля напряжений (рис. 1). Для этого используются следующие кнопки:

 — отображение изополей напряжений;

 — отображение изополей и изолиний напряжений;

 — отображение изополей напряжений с постоянным (заданным) шагом;

 — отображение изолиний напряжений;

 — отображение изолиний напряжений с постоянным (заданным) шагом;

 — построение эпюр напряжений вдоль секущей.

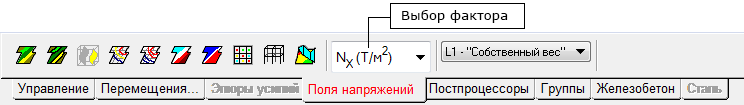

Рис. 1. Инструментальная панель Поля напряжений
