Операция используется для переноса одного узла в точку с заданными координатами (фактически, замена координат узла) или переноса нескольких выбранных узлов на заданный вектор.
При переносе нескольких узлов каждый i-й узел перемещается в пространстве в точку, определяемую путем сложения текущих координат этого узла (Xi, Yi, Zi) с приращениями, заданными по каждому направлению (ΔX, ΔY, ΔZ). В результате все выбранные узлы перемещаются на заданное расстояние. Параметры переноса назначаются в диалоговом окне Перенос узлов. Для переноса узлов следует:

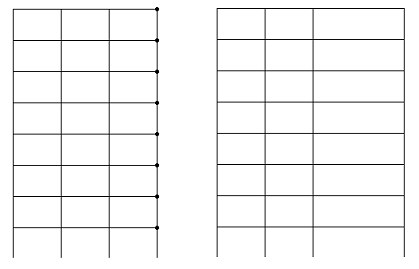

В примере, приведенном на рисунке, отмеченные узлы передвинуты в положительном (совпадающем с направлением оси) направлении вдоль оси Х.
Пример использования функции переноса узлов на заданный вектор
При использовании операции переноса узлов необходимо следить, чтобы в результате не происходили недопустимые изменения формы конечных элементов.
Кроме того, можно использовать операцию переноса, в которой приращения координат определяются вектором, заданным двумя узлами. Для выполнения такого переноса следует активировать в диалоговом окне нужную опцию и нажать кнопку ОК. После выбора перемещаемых узлов в разделе инструментальной панели Узлы нужно нажать кнопку OK (или клавишу Enter). Затем следует выбрать курсором первый узел вектора и протянуть резиновую нить до второго узла; перенос будет выполнено после нажатия кнопки OK инструментальной панели.
Еще один вид операции переноса аналогичен предыдущему, но при этом вектор указывает только направление, а дистанция, на которую следует сместить узлы, задается пользователем.
