Список сообщений

При внесении каких либо изменений в расчетную схему сообщения об этих изменениях заносятся в специальный протокол (журнал), который расположен в нижней части окна с отображением расчетной схемы (рис. 1).

Рис. 1. Список сообщений

Данный список можно очистить, используя кнопку , расположенную в инструментальной панели Управление.

Кроме того, в протокол попадают сообщения об ошибках, которые обнаружены, например, при контроле расчетной схемы. Во многих случаях строки этих сообщений содержат кнопки, которые позволяют выполнить следующие действия:

— отобразить всю расчетную схему и селектировать элементы/узлы, к которым относится сообщение;

— отобразить всю расчетную схему и отметить элементы/узлы, к которым относится сообщение, для дальнейшей фрагментации;

— селектировать элементы/узлы из активного фрагмента, к которым относится сообщение;

— отметить элементы/узлы из активного фрагмента, к которым относится сообщение, для дальнейшей фрагментации.

Если курсор расположен в поле журнала и нажата правая кнопка мыши, то появляется меню (рис. 2), первые две позиции которого позволяют сохранить в буфере (Clipboard) выбранную строку — команда Копировать строку, если какая-либо из строк в журнале была предварительно селектирована, или все строки сообщений — команда Копировать все строки. Кроме того, в меню продублированы кнопки для селекции указанных в журнале объектов.

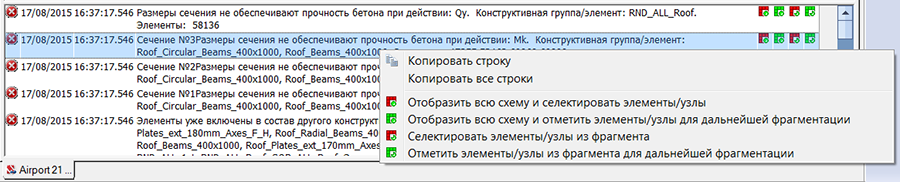

Рис. 2. Меню журнала
