Сглаживание углов выполняется путем вписывания в угол дуги окружности заданного радиуса. После активации операции следует указать курсором на точку перелома контура (внешнего или внутреннего), и после смены типа курсора на перекрестье с мишенью нажать левую кнопку мыши. В появившемся диалоговом окне Радиус задать радиус и нажать кнопку ОК.
На рис. 1 показан элемент со сглаженными углами. Количество точек (узлов) на полной окружности задается с помощью операции Количество точек на окружности, которая инициализируется нажатием кнопки
в инструментальной панели. Количество точек на дуге будет пропорционально длине дуги.

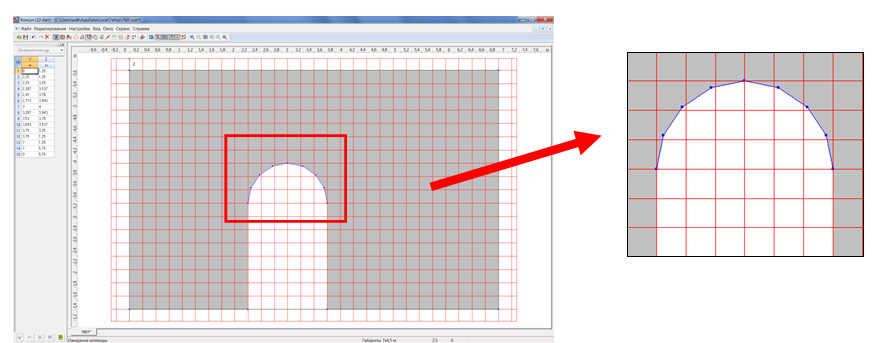

Рис. 1. Дверной проем со сглаженными углами
