Сдвиг элементов

$image\view_elements_toolbar_19.png$

Эта операция используется для переноса фрагмента расчетной схемы, состоящего из выбранных элементов, в заданном направлении. Расстояние, на которое выполняется перенос, и направление задаются в диалоговом окне Сдвиг элементов, которое появляется после активизации операции.

Для выполнения операции следует:

активизировать операцию и задать величину сдвига в появившемся диалоговом окне;
выбрать на схеме элементы, входящие в сдвигаемый фрагмент;
нажать кнопку ОК в инструментальной панели.

В диалоговом окне можно с помощью маркеров потребовать или отказаться от объединения совпадающих узлов или элементов после выполнения сдвига, а также от копирования нагрузок.

Если сдвигаются все элементы, примыкающие к узлу, то этот узел переместится вместе с элементами. Узлы, одновременно принадлежащие и перемещаемому фрагменту, и части схемы, остающейся на месте, заменяются двумя узлами, один из которых остается на месте, а другой — перемещается вместе с фрагментом.

В том случае, если в результате перемещения новый узел окажется совпавшим с другим, существующим в схеме узлом, он будет удален и в схеме останется существующий узел. Пример выполнения операции приведен на рисунке

$image\scad_96.jpg$

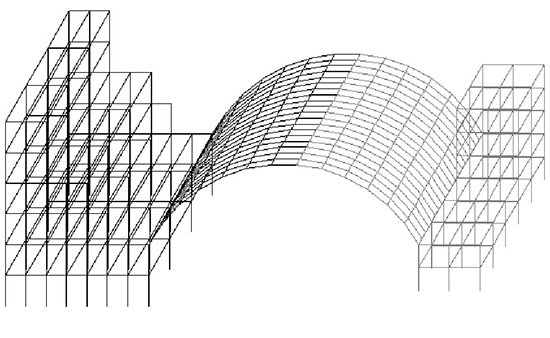

а)

$image\scad_97.jpg$

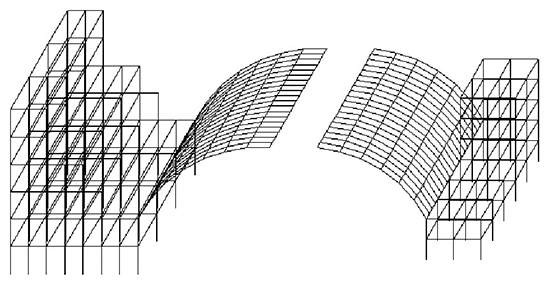

б)

Исходная схема (а) и схема-результат (б) после выполнения операции сдвига
