Разбиение элементов плоскостью

Эта операция обеспечивает разбиение выбранных элементов секущей плоскостью, которая в общем случае задается указанием  трех узлов или селекцией нескольких узлов, через которые проходят секущие плоскости, лежащие в одной из плоскостей общей системы координат.

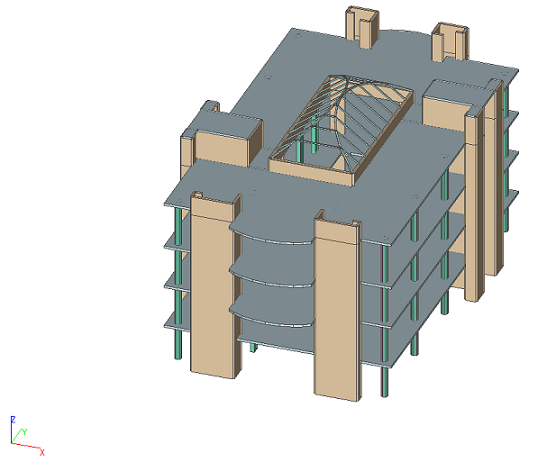

Поскольку аналитические модели, импортируемые из моделирующих программ, чаще всего представлены в виде единого набора конструктивных элементов, не разделенных по этажам, то эта операция может использоваться для выделения групп элементов (блоков), каждая из которых включает элементы одного этажа. Это упрощает формирование исходных данных для режима Монтаж, а также групп унификации для последующего конструирования.

Для выполнения операции следует:

• активировать операцию нажатием кнопки в инструментальной панели Операции с элементами;
• в выпадающем меню указать положение секущей плоскости или ее задание по трем узлам;
• выбрать узлы, определяющие секущие плоскости;
• выбрать на схеме элементы (балки, колонны, перекрытия и стены), которые являются объектами операции;
• нажать кнопку ОК в инструментальной панели.
