Окна

В комплексе SCAD различают окна следующих основных видов:

• стартовое окно — включает меню и инструментальную панель Общие операции, используется для создания или загрузки проекта;
• окно управления проектом — включает дерево проекта и используется для выбора режима работы;
• окно с расчетной схемой — используется в препроцессоре и постпроцессоре;
• окно процессора — используется при расчете;
• диалоговые окна — используются для подготовки данных и задания параметров, управляющих процессом обработки информации.

Подробная информация о правилах работы с окнами приводится ниже в соответствующих разделах. Активация окон выполняется или с помощью закладок, расположенных в левом нижнем углу рабочего поля, или указанием курсора на окно.

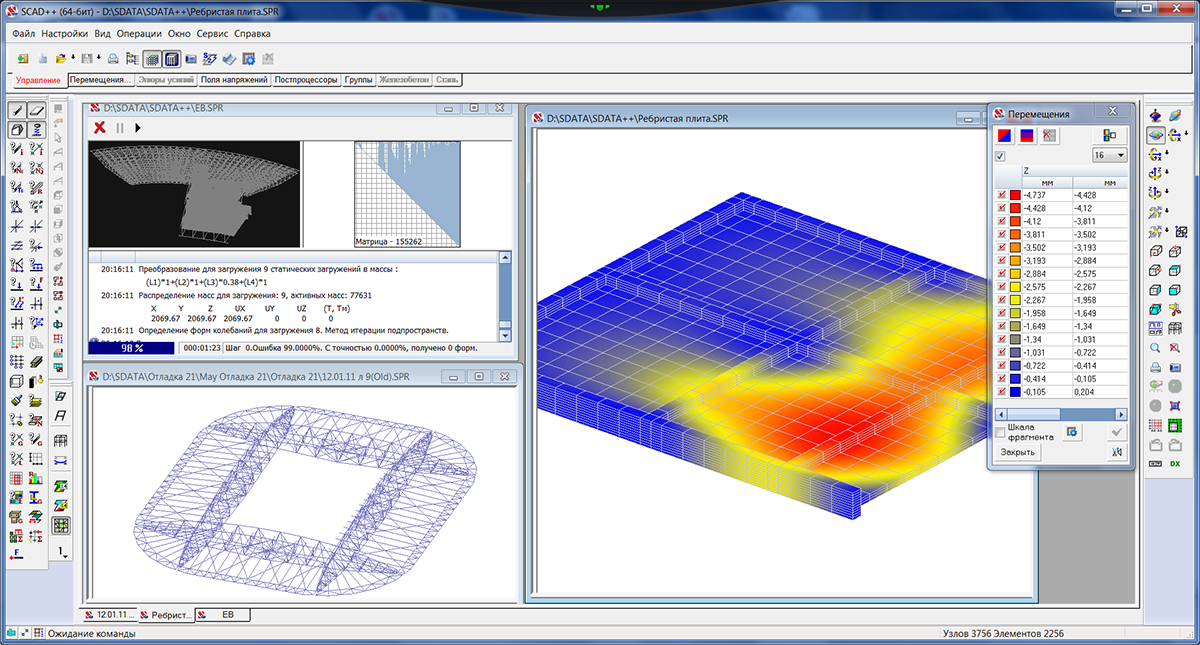

Рис. 1. Реализация MDI интерфейса в комплексе SCAD

Рис. 2. Диалоговое окно Новое окно

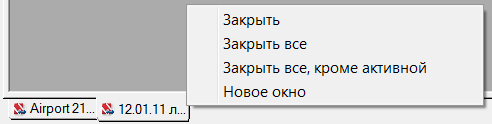

Рис. 3. Меню закладок

При работе в постпроцессоре раздел меню Окно содержит пункт Новое окно, с помощью которого можно создать несколько окон с информацией о результатах расчета. Это позволяет одновременно анализировать в нескольких окнах различные факторы или фрагменты схемы, например, перемещения в одном окне и напряжения — в другом. При активации данного пункта меню появляется диалоговое окно (рис. 2), в котором можно указать какие параметры существующего окна должны быть перенесены в новое окно (история фрагментации, активный фрагмент, настройки отображения).

Нажатие правой клавиши мыши на закладке окна приводит к появлению меню (рис. 3), которое позволяет выполнить следующие действия:

• закрыть соответствующее окно;
• закрыть все окна;
• закрыть все окна, кроме того, которое соответствует закладке;
• создать новое окно.
