Анализ результатов (Постпроцессор РСУ и РСП)

Постпроцессор РСУ и РСП позволяет произвести анализ результатов расчета РСУ и РСП. Управление этим постпроцессором производится с помощью специальной инструментальной панели (рис. 1).

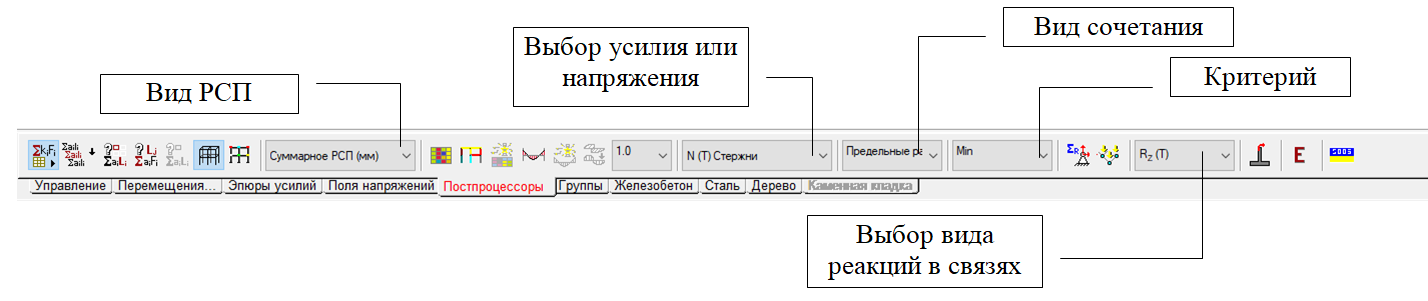

Рис. 1. Инструментальная панель РСУ и РСП

Инструментальная панель включает следую­щие операции:

 — создание комбинаций загружений по РСУ;

 — показать элементы, в РСУ которых вошли заданные загружения;

 — показать сочетания, в которые вошло заданное загружение;

 — показать элементы, в РСУ которых вошли заданные комбинации загружений;

 — цветовая индикация РСП;

— цветовая индикация расчетных сочетаний прогибов;

 — цветовая индикация РСУ;

 — цветовая индикация РСУ при расчете на прогрессирующее обрушение;

 — расчетные сочетания реакций в связях (цветовая индикация);

 — расчетные сочетания реакций в связях;

 — огибающие эпюры расчетных сочетаний усилий;

 — огибающие эпюры расчетных сочетаний усилий (прогрессирующее обрушение);

 — смена оси отображения эпюр N и M_k;

 — расчетные сочетания опрокидывания;

 — потенциальная энергия комбинаций;

 — отображение расчетной схемы.
