Отображение координационных осей

Эта операция служит для отображения на схеме заданных координационных (разбивочных) осей и отметок уровней. Управление отображением осей выполняется на странице настройки фильтров Координационные оси. С помощью элементов управления этого окна можно выполнить следующие действия:

установить режим отображения всех или отдельных групп осей и отметок, целиком или только в указанном интервале по каждому направлению;
выбрать правила отображения марок осей;
назначить отображение осей только в габаритах фрагмента схемы;
включить режим Отображение сетки;
вывести размерные линии.

Для управления выборочной отрисовкой осей по каждому направлению следует включить маркер Табличное управление отображением осей, после чего выполнить необходимые настройки в таблицах.

Маркеры в графе Отобразить направление разрешают или запрещают вывод осей в продольном или поперечном направлениях, а также отметок. Если отключить маркер Весь интервал, то появится возможность указать марки осей, которые определяют интервал, отображаемый на экране. В этом случае открывается доступ к спискам От и До, в первом из которых выбирается марка (отметка) первой оси интервала, а во втором списке — последней. Данное выборочное отображение может быть заказано для каждой группы осей.

Разбивочные оси можно показать вместе с размерными линиями. Для этого следует активировать маркер Отображение размеров.

По умолчанию отметки уровня рисуются на вертикальной прямой, которая пересекает горизонтальную плоскость в начале выбранной пользователем системы осей. Если эта система при помощи настроек в таблице исключена из отображения, то высотные отметки отображаются в начале габарита модели.

Для выбора горизонтальной плоскости, в которой рисуются координационные оси, программа предоставляет возможность выбора одного из следующих вариантов

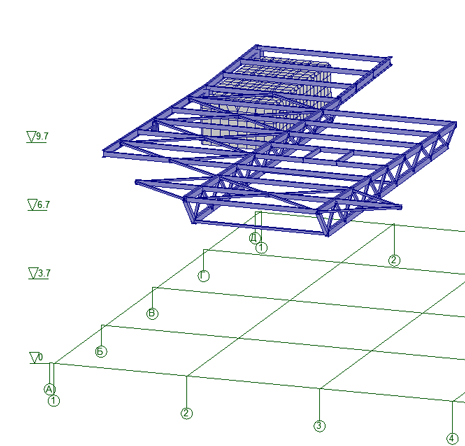

На начальной отметке уровня

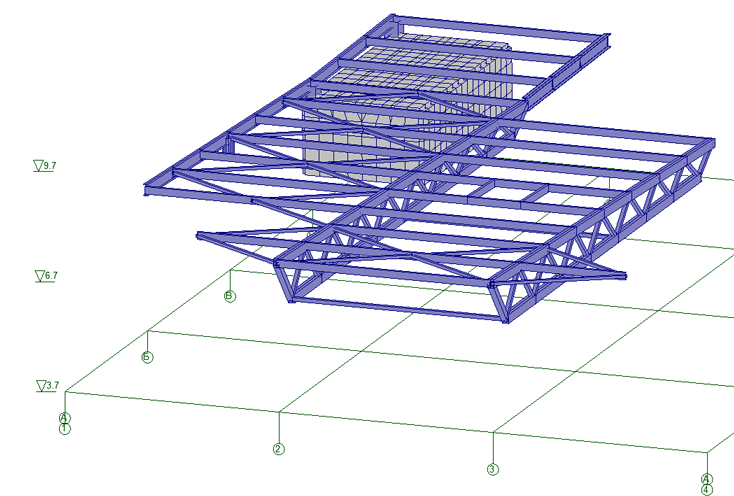

На уровне минимума габарита фрагмента (в частном случае — минимума габарита всей расчетной схемы)

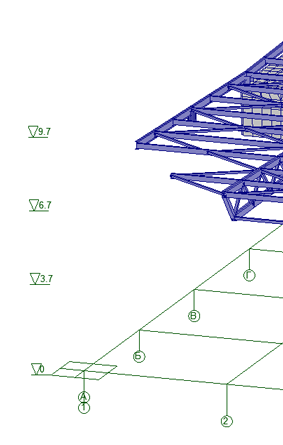

На уровне той отметки уровня, которая имеет минимальную координату Z.

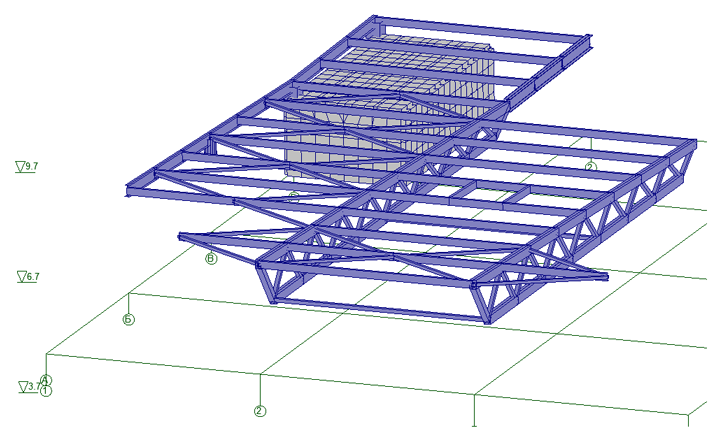

Если заказано отображение осей в габаритах фрагмента схемы, то маркер Рисовать все отметки уровня позволяет получить изображение, на котором легче понять на какой высоте расположен выбранный фрагмент.

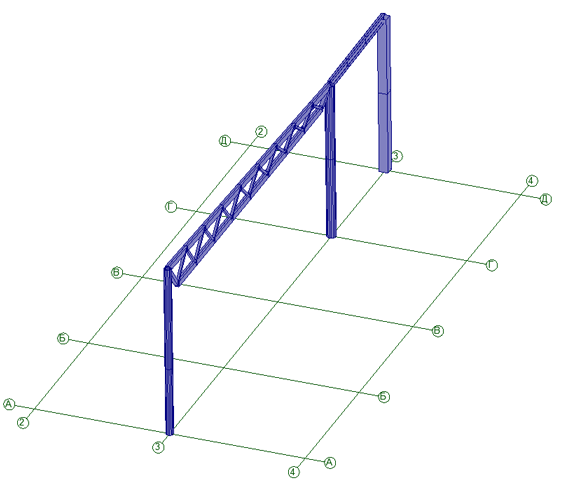

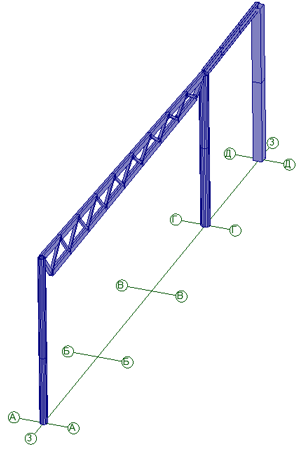

По умолчанию, при отображении координационных осей в габаритах фрагмента схемы отображаются все оси, которые пересекают фрагмент, а также соседние оси. Это позволяет однозначно определить положение фрагмента. Для наиболее распространенного случая, когда задана только одна система прямоугольных осей (или отображение всех остальных осей отключено при помощи таблицы), предусмотрена дополнительная возможность управления отображением осей — отключение маркера Рисовать соседние оси приводит к тому, что отображаются только те оси, которые пересекают фрагмент.
