Анализ усилий в стержнях

Анализ усилий в стержнях выполняется с помощью элементов управления, установленных в разделе Эпюры усилий инструментальной панели (рис. 1).

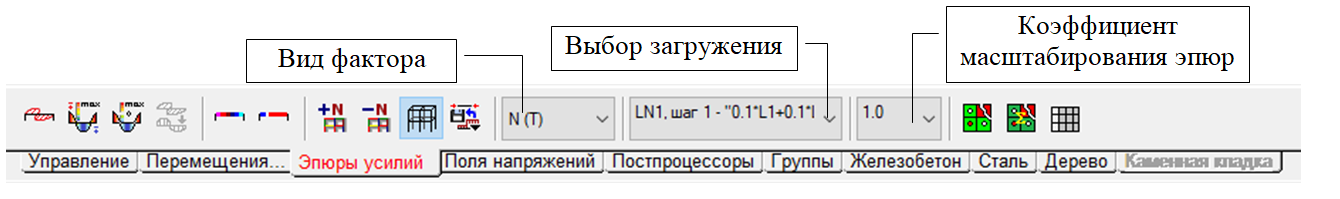

Рис. 1. Инструментальная панель в режиме анализа усилий в стержневых элементах

В этом режиме предусмотрены следующие операции отобра­жения результатов:

 — вывод эпюр усилий;

 — цветовое отображение эпюр усилий;

 — цветовое отображение эпюр усилий с выделенным значением;

 — смена оси отображения эпюр N и M_k;

 — цветовое отображение значений усилий;

 — цветовое отображение значений усилий с выделенным значением;

 — цветовая индикация максимальных положительных значений установленного фактора;

 — цветовая индикация максимальных отрицатель­ных значений установленного фактора;

 — отображение исходного состояния схемы;

 — сохранение схемы с преднапряжениями;

 — цветовое отображение повреждений и разрушений (при физически нелинейном расчете);

 — цветовое отображение суммарных повреждений и разрушений (при физически нелинейном расчете);

 — табличное отображение суммарных повреждений и разрушений (при физически нелинейном расчете).

Кроме того, в инструментальной панели установлены три списка: выбор силового фактора, назначение номера загружения и установка коэффициента масштабирования эпюр.

При выводе эпюр можно изменить масштаб их отображения. Масштаб изменяется в соответствии со значением коэффициента, выбранного из пред­лагаемого списка значений.

Для анализа эпюр всех силовых факторов одного элемента следует воспользоваться кнопкой Эпюры усилий в диалоговом окне Информация об элементе.

Эпюры усилий могут быть заштрихованы. Актива­ция и управление операцией штриховки выполняются на странице Результаты диалогового окна Настройка параметров среды, которое вызывается из одно­именного пункта в разделе меню Настройки. Если шаг между ли­­ния­ми штри­ховки (Шаг штриховки эпюр усилий) задан рав­ным единице, это соответствует максимальной плот­нос­ти штри­ховки. При значениях шага 1.5 или 2 плотность штри­­­ховки, соответственно, умень­ша­ется в полтора или два раза.

На рис. 2, а приводится пример отображения эпюр на рас­четной схеме при активной опции Штриховать эпюры усилий.

Для отображения максимальных (по абсолютной величине) числовых значений исследуемого фактора используется кнопка фильтров .

При цветовой индикации значений силовых факторов (кнопка  — для индикации положительных значений и  — для отрицательных) элементы окрашиваются в цвет, соответствующий максимальному значению фактора в элементе. Для индикации значений нормаль­ных сил можно пользоваться любой кнопкой, т.к. окраска элементов схемы и шкала будут одновременно включать как поло­жи­тельные, так и отрица­тельные значения. Если при использовании рассматриваемых операций включить фильтр отображения профилей стержневых элементов с учетом удаления линий невидимого контура, то визуализация профиля будет выполняться с учетом цветовой шкалы (рис. 3).

Операция Цветовое отображение значений усилий —  обеспечивает градиентную окраску каждого элемента (рис. 2, б) в зависимости от изменения значения исследуемого фактора вдоль элемента. Эта операция не учитывает факт включения фильтра отображения профилей стержневых элементов с учетом удаления линий невидимого контура.

При использовании операции  Цветовое отображение значений усилий с выделенным значением —  элементы схемы окрашиваются в оттенки двух цветов. В один из цветов окрашиваются элементы или их часть, у которых значение фактора лежит выше выделенного значения, а в другой цвет — со значением фактора, лежащим ниже этого значения.     Интенсивность цветов ослабевает по мере приближения к выделенному значению. Элементы, у которых значение силового фактора находится внутри диапазона выделенного значения, окрашиваются в третий цвет (рис. 2, в). Диапазон выделенного значения задается в диалоговом окне Настройки, которое вызывается из окна шкалы кнопкой Настройка цветовой шкалы.

Рис. 2. Отображение усилий на расчетной схеме

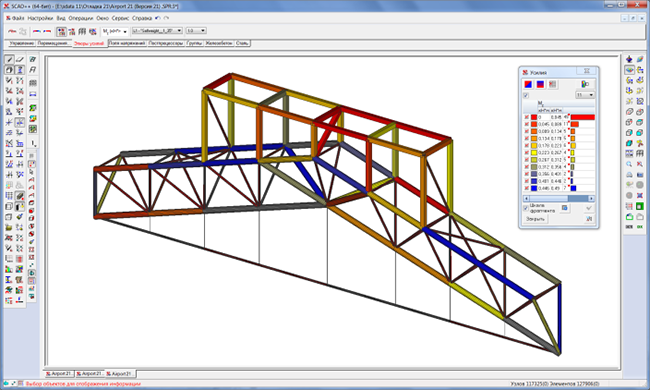

Рис. 3. Цветовая шкала усилий на схеме с визуализацией профилей стержней

В окне настройки задаются два значения: Разделитель — значение фактора, определяющее середину выделенного диапазона, и Исключаемый диапазон — значение фактора, характеризующее ширину диапазона. Например, если разделитель задан равным 1, а выделенный диапазон равным 0.2, то значения фактора, попадающие в выделенный диапазон, будут лежать от +1.2 до -1.2.

Операции (Цветовое отображение эпюр усилий) и (Цветовое отображение эпюр усилий с выделенным значением) аналогичны операциям ,, но они обеспечивает градиентную окраску эпюр усилий.
