Нелинейность

На странице Нелинейность задаются следующие параметры:

Ложная разгрузка возникает при учете разгрузки (пластичность, а не нелинейная упругость), когда итерационный процесс еще не сошелся, но для его сходимости необходимо уменьшить уровень напряжений, причем это уменьшение физически не имеет места. Иногда это приводит к запиранию сходимости. При активации маркера «обход ложной разгрузки» каждый шаг итераций отсчитывается не от предыдущего шага итераций, а от начального напряженно-деформированного состояния на текущем приращении нагрузки. Рекомендуется включать эту опцию только для однородных материалов и только в том случае, когда возникают проблемы со сходимостью, которые никак иначе (в первую очередь – уменьшением шага по нагрузке) не решаются. Для железобетона при наличии ниспадающей ветви диаграммы σ – ε этого делать нельзя, поскольку заблокируется сходимость итерационного процесса.

Пользователь имеет возможность сам сформировать нелинейное загружение, включив в него статическую часть динамического ветра.


При нелинейных расчетах  возможны ситуации, при которых на некотором шаге матрица жесткости системы перестает быть положительно определенной. По умолчанию в этой ситуации программа прекращает работу. Использование данного маркера Продолжать расчет при утере положительной определенности матрицы жесткости позволяет продолжить расчет, определить по тексту протокола последний “хороший шаг” и произвести анализ результатов.

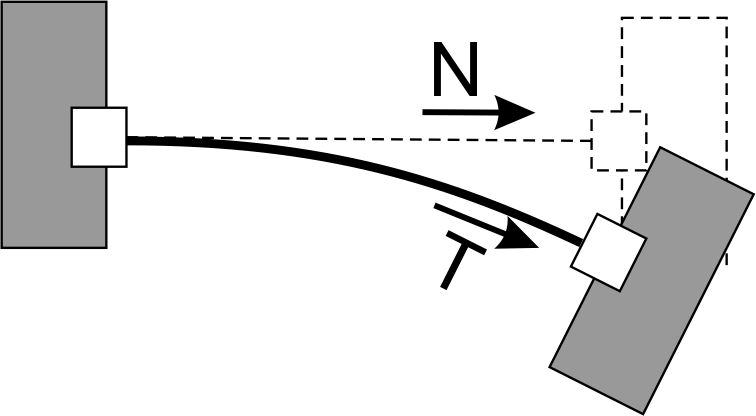

В случае геометрически нелинейного расчета продольная сила Т растяжения/сжатия направлена по касательной к деформированной  продольной оси стержня. Тогда можно различать величину этой силы и значение ее проекции N на первоначальное (недеформированное) положение продольной оси.

Поперечное сечение при малых углах поворота

По умолчанию программа выдает значения N, но имеется возможность получить усредненное по длине стержня значение Т. Для этого следует активировать опцию Вычислять усилия в геометрически нелинейных стержнях с учетом их деформации.
