Стержневые элементы

В таблице с результатами расчета (таблица 1) ин­фор­мация для каждого сечения элемента  выводится в нескольких строках.

Результаты подбора арматуры в стержневых элементах

Таблица 1

№ элемента

Сечение

Тип

Продольная арматура

площадь в см2

диаметры (Ø) в мм

шаг (S) в мм

Ширина раскрытия трещины (мм)

Поперечная арматура

площадь в см2







Несимметричная

Симметричная



Шаг 50 мм







S1

S2

S3

S4

%

S1

S3

%

непродолжительное

продолжительное

AWz

AWy

b = 40 см

h = 60 см

a1 = 5 см

a2 = 5 см

11

1

∑

2,56

22,22

0,21

0,21

1,145

21,61

0,41

2,002

0,298

0,293

0,23

0,1





C



6,36







5,74

















Ø

2Ø14

3Ø32







3Ø32















2

∑

2,56

12,54

0,21

0,21

0,705

10,66

0,41

1,006





0,1

0,1





C



2,9







1,01

















Ø

2Ø14

3Ø25







2Ø28















3

∑

2,56

5,09

0,21

0,21

0,366

5,09

0,41

0,5





0,1

0,1





Ø

2Ø14

3Ø16







3Ø16













Для групп армирования стержневых элементов в таблице с результатами расчета информация для каждого элемента (или унифицированной группы элементов) выводится в нескольких строках. В столбце Тип каждой строки размещаются следующие символы, указывающие на тип данных, помещенных в строку:

            ∑  — площадь арматуры;

            T  — площадь арматуры, необходимая для восприятия действия крутящего момента (входит в ∑);

            С — площадь арматуры, добавленная для обеспечения трещиностойкости (входит в ∑);

            Ø — представление подобранной площади арматуры в дискретном виде.

В строках, пиктограммы которых включают символ Ø, результаты представлены в виде NØD, где N - количество стержней, D — диаметр одного стержня. Если сортамент диаметров арматуры исчерпан, то в соответствующих позициях таблицы выводится NØA, где N — количество стержней, A — площадь сечения одного стержня.

Если расчеты на трещиностойкость не выполнялись или арматура, подобранная по прочности, обеспечивает трещиностойкость сечения, то строки, помеченные пиктограммой C, не выводятся.

Если форма сечения такова, что может быть реализовано как симметричное, так и несимметричное армирование, то отчет содержит информацию о двух вариантах расчета.

Для поперечной арматуры приводится также максимальный шаг хомутов.

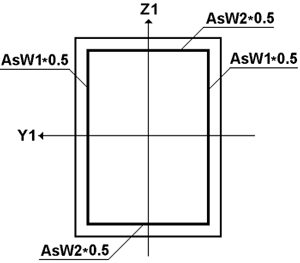

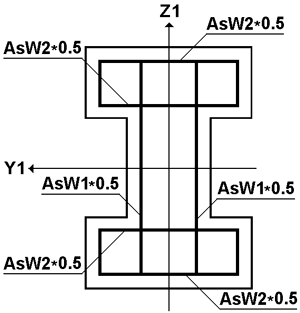

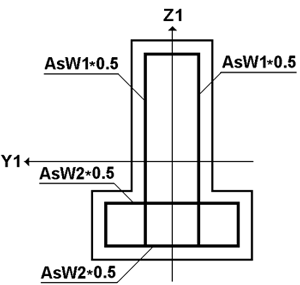

В результатах расчета величина площади поперечной арматуры, воспринимающей действие крутящего момента, печатается вычисленной для двух стержней, расположенных в сечении элемента. Таким образом, площадь одного стержня можно определить как AW/2.





Выдача результатов по поперечной арматуре в стержнях
