В качестве условий опирания примем жесткое защемление схемы по трем сторонам. Защемление реализуется путем установки связей в узлы, лежащие на контуре опирания.

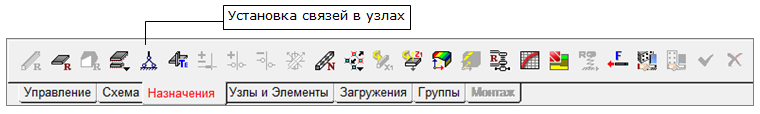

Рис. 1. Инструментальная панель Назначения
Для установки связей используется одноименная операция в разделе Назначения инструментальной панели (рис. 1). После нажатия кнопки Установка связей в узлах появляется диалоговое окно Связи, в котором путем активации маркеров отмечаются направления перемещений, на которые накладываются связи. Следующий порядок действий является стандартным — закрыть диалоговое окно (кнопка OK), выбрать с помощью одного из курсоров узлы, в которые устанавливаются связи, и нажать кнопку OK в инструментальной панели Назначения или клавишу Enter на клавиатуре.
