а)
б)
в)
г)
Рис. 1. Моделирование области пересечения колонны и перекрытия
Если в диалоговом окне Генерация проекта SCAD включен маркер Жесткое тело в узле пересечения колонны и перекрытия, то при генерации конечно-элементной схемы на участках пересечения колонны и перекрытия будет активирован режим формирования сетки, моделирующей область пересечения. Область представляет собой абсолютно твердое тело, размеры которого равны габаритным размерам прямоугольника, соответствующего сечению колонны. В зависимости от положения колонны относительно края плиты область будет иметь различную конфигурацию. Например, на рисунке 1 показана конфигурация областей опирания прямоугольной колонны на плиту в середине плиты – а) и на краю – б), в), г) и соответствующие этим конфигурациям жесткие тела.
|
|
|
|
|
|
|
|
|
|
|
а) |
б) |
в) |
г) |
|
Рис. 1. Моделирование области пересечения колонны и перекрытия |
|||
В некоторых случаях программа не может автоматически построить область пересечения (например, при очень маленьком расстоянии между колоннами или между гранью колонны и краем плиты). Результаты автоматической генерации сетки желательно всегда контролировать и при необходимости вносить корректировки в расчетную схему.
Результат генерации зависит также от использования опции С учетом расчета на продавливание.

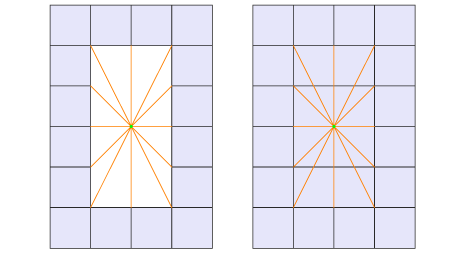

Рис. 2. Узлы примыкания (без опции расчета на продавливания и с включенной опцией).
