Операция обеспечивает задание направления выдачи усилий и напряжений в пластинчатых элементах, отличного от установленного по умолчанию направления — вдоль осей местной системы координат элемента. Это важно, при анализе результатов вычисления силовых факторов, представленных в виде изолиний и изополей, так как неупорядоченность направлений местных осей элементов при нерегулярных сетках (например, после триангуляции) не позволяет корректно построить изолинии и изополя силовых факторов (они попросту лишаются смысла). Кроме того, при подборе арматуры направления выдачи напряжений рекомендуется согласовать с ориентацией арматурных сеток.
При нажатии кнопки появляется меню, в котором можно выбрать два варианта: задание направления пользователем или автоматическое назначение (рис. 1).
Рис. 1
В первом случае операция позволяет назначить для пластин:
При автоматическом назначении для всех горизонтальных пластин устанавливается направление вдоль глобальной оси X, а для всех вертикальных — вдоль глобальной оси Z.
При этом ось ZN будет совпадать с осью Z1 местной системы координат элемента, а ось YN — лежать в плоскости элемента и составлять с осями ХN и ZN правую тройку.
Оси вычисления напряжений в пластинчатых элементах задаются в диалоговом окне Задание осей вычисления напряжений.
Для выполнения этой операции следует нажать кнопку вызова операции в инструментальной панели и выбрать в меню способ задания осей. Если выбирается автоматическое назначение, то операция будет выполнена после выбора в меню этого пункта. В противном случае появится диалоговое окно Задание осей вычисления напряжений, в котором с помощью маркеров выбирается правило задания осей выдачи усилий.
В зависимости от выбранного варианта выполняются следующие действия:
После выхода из окна нажатием кнопки ОК следует выбрать на схеме нужные элементы и нажать кнопку ОК в разделе Назначения инструментальной панели.
Если в качестве направления выдачи напряжений выбран вариант C, то операцию рекомендуется выполнять в следующем порядке:
Для отмены выполненных назначений (направление выдачи усилий будет совпадать с осями местной системы координат элементов) необходимо установить режим задания осей и нажать в диалоговом окне кнопку Отменить выравнивание. После выхода из окна выбрать на схеме нужные элементы и нажать кнопку ОК.
В диалоговом окне можно также выбрать вариант, при котором назначаться будет направление оси YN, а не ХN: для этого следует в группе Ориентация выбрать вариант Оси Y.
Аналогичным образом назначается направление выдачи напряжений в объемных элементах — . Данные при этом задаются в диалоговом окне.
Для объёмных элементов в программе предусмотрены следующие варианты задания осей выдачи напряжений:
В цилиндрической системе координат указываются координаты двух точек, лежащих на оси цилиндра и задающих направление оси ZN. Ось XN ортогональна ZN и проходит через центр тяжести элемента. Ось YN ортогональна осям XN и ZN. В сферической системе координат указываются координаты центра сферы (X1, Y1, Z1) и дополнительной точки (X2, Y2, Z2). Ось XN проходит от центра сферы через центр тяжести элемента (X3, Y3, Z3). Ось YN лежит в плоскости, определяемой тремя указанными точками, ортогональна XN и направлена в сторону точки X2, Y2, Z2. Ось ZN ортогональна XN и YN.

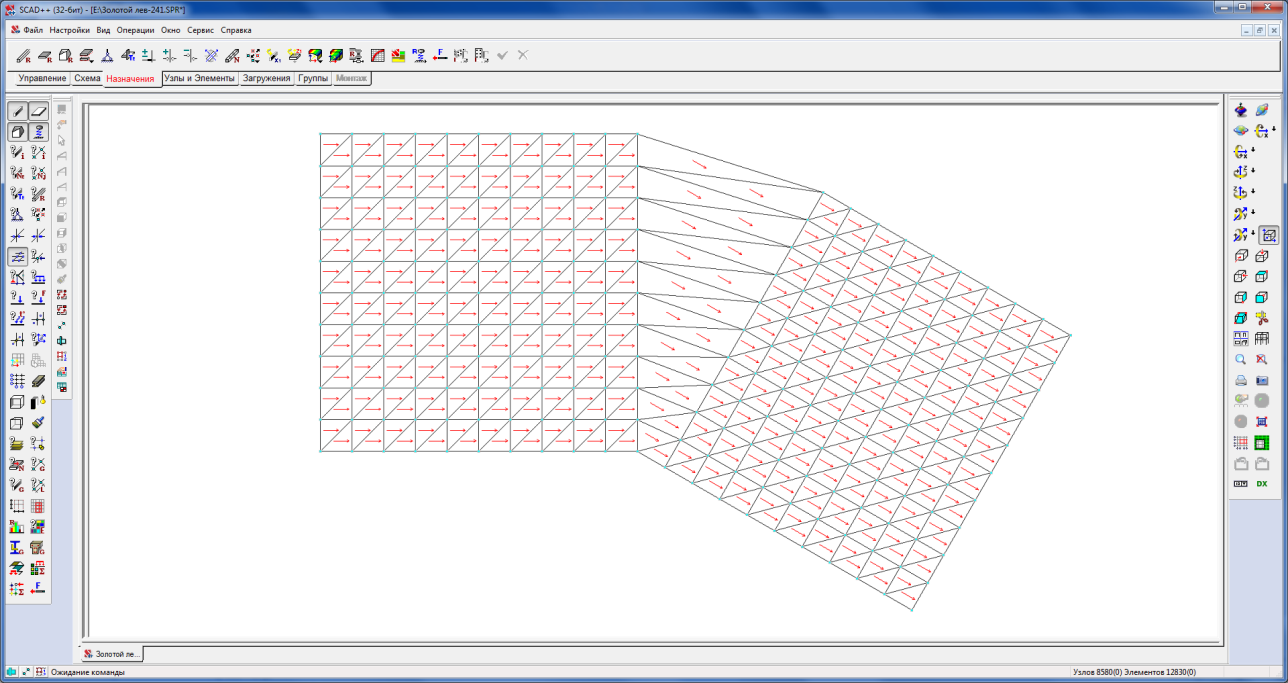

Рис.2. Пример расчетной схемы
На рис.2 приведен пример расчетной схемы, в которой для левой части схемы оси Х выдачи усилий заданы вдоль направления оси Х общей системы координат, а для правой (развернутой части схемы) задание осей выполнено путем ввода приращений относительно первого узла элемента (1, –0.577, 0), что соответствует углу -30°.
Отображение направления осей вычисления усилий на расчетной схеме включается/отключается нажатием кнопки фильтров
.
Для корректировки ранее назначенных направлений выдачи усилий и напряжений следует:
