Управление отображением усилий и напряжений

Анализ силовых факторов в пластинчатых и объемных элементах выполняется с помощью операций раздела Поля напряжений инструментальной панели (рис. 1).

Рис. 1. Инструментальная панель в режиме анализа напряжений в пластинах

Инструментальная панель режима включает следую­щие операции отображения результатов:

 — отображение изополей усилий и напряжений для пластинчатых элементов;

 — отображение изополей и изолиний усилий и напряжений для пластинчатых элементов;

 — отображение изоповерхностей напряжений для объемных элементов;

 — отображение изолиний усилий и напряжений для пластинчатых элементов;

 — отображение изолиний с заданным шагом;

 — отображение изополей с заданным шагом;

 — отображение изополей с выделенным значением;

 — отображение напряжений цветовыми маркерами;

 — цветовая индикация напряжений в центре элементов;

 — отображение расчетной схемы;

 — построение эпюр напряжений вдоль секущей;

 — сохранение схемы с преднапряжениями;

 — цветовое отображение повреждений и разрушений (при физически нелинейном расчете);

 — цветовое отображение суммарных повреждений и разрушений (при физически нелинейном расчете);

 — табличное отображение суммарных повреждений и разрушений (при физически нелинейном расчете);

 — определение площади отмеченных или видимых пластин.

Кроме того, в инструментальной панели установлены два списка для выбора наименования силового фактора и номера загружения (рис. 1). Если в расчетной схеме есть многослойные конечные элементы, то в инструментальной панели появляется еще один выпадающий список для выбора номера слоя, напряжения в котором подлежат визуализации.

Для отображения числовых значений силового фактора на изополях и изолиниях используется кнопка фильтров . Значения могут выводиться в центрах элементов и в узлах. Для получения зна­чений в узлах необходимо активировать соответствующую опцию в диалоговом окне Настройка параметров среды (вызывается из одноименного пункта в разделе меню Настройки).

Вывод изолиний и изополей выполняется по тем же пра­ви­лам, что и при анализе перемещений в пластин­чатых элементах (рис. 2).

При анализе числовых значений силовых факторов, приведенных в цветовой шкале изополей и изолиний, следует учитывать, что их величины по умолчанию даны с учетом усредненных значений в узлах от всех, приходящих в данный узел, элементов. Кроме того, в зависимости от настройки фильтра оцифровки изолиний и изополей, эти значения могут базироваться на минимальном или максимальном значениях фактора в узле, а также показывать невязку. Отметим, что в информации об элементе значения силовых факторов в узлах рассматриваемого элемента приведены без усреднения и могут отличаться от значений на изополях.

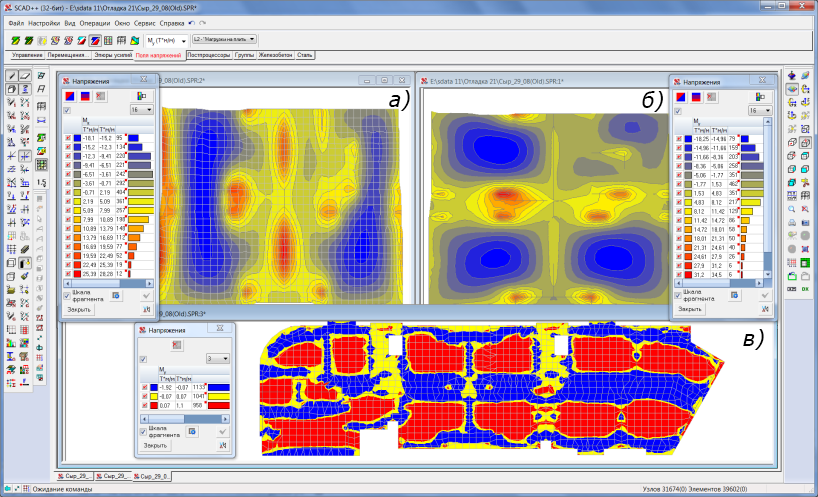

Рис. 2. Отображение изополей и изолиний напряжений на расчетной схеме
а) с отображением сетки КЭ; б) без отображения сетки КЭ; в) с выделенным значением

Формирование расчетных со­четаний усилий выполняется на основе значений факторов, полу­чен­ных в центрах элемен­тов. Для того чтобы оценить именно эти значения, следует использовать режим отобра­жения с помощью цве­товых маркеров — . Кроме того, в этом режиме не выполняется удаление линий невидимого кон­тура, что по­зволяет более точно определить точки расчетной модели с экстре­мальными значениями факторов.

В программе предусмотрено построение изолиний и изополей напряжений для верхней и нижней граней плоскостных элементов. В списке силовых факторов раздела Поля напряжений эти напряжения обозначены как:

σ_x↓, σ_y↓ — напряжения на нижней грани элементов по направлениям X₁ и Y₁ соответст­венно;

σ_x↑, σ_y↑ — напряжения на верхней грани элементов по направлениям X₁ и Y₁ со­от­ветст­венно.
