— Генерация балочного ростверка — Генерация балочного ростверка
Для формирования расчетной схемы балочного ростверка предусмотрена соответствующая операция в разделе Схема. Исходные данные для этого вида схем задаются в одноименном диалоговом окне аналогично рассмотренным ранее параметрическим прототипам. В двух таблицах диалогового окна задаются шаг и количество шагов ростверка вдоль осей X и Y соответственно. Жесткостные характеристики элементов (кнопка Жесткость) и их тип (кнопка Тип элемента) назначаются аналогично одноименным операциям при генерации параметрических прототипов рам.
При формировании схемы балочного ростверка предусмотрена возможность создания схем двух конфигураций — открытой по контуру и замкнутой. Выбор конфигурации схемы выполняется указанием курсора на пиктограмму с изображением соответствующего ростверка.

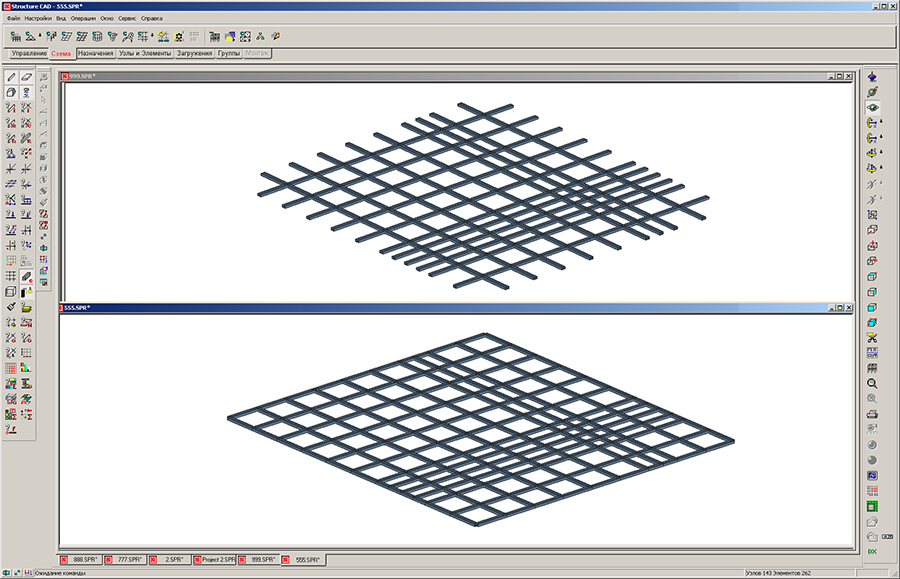

Расчетные схемы открытого и закрытого по контуру балочного ростверка
