Сгущение сетки

Для сгущения сетки в окрестностях существующих узлов следует выполнить следующие действия:

Сгущение сетки вдоль линии  выполняется в следующем порядке:

Допускается одновременно выполнять сгущение сетки в окрестностях узлов и вдоль линий.

В качестве примера рассмотрим триангуляцию области, лежащей в плоскости XoY, с узлами, координаты которых приведены в следующей таблице:

Узлы внешнего контура

Узлы внутренних контуров

№ узла

X

Y

№ узла

X

Y

1

0.0

0.0

7

3.0

3.0

2

20.0

0.0

8

12.0

3.0

3

20.0

12.0

9

12.0

9.0

4

32.0

12.0

10

3.0

9.0

5

32.0

24.0

11

15.0

12.0

6

0.0

24.0

12

17.0

12.0







13

17.0

15.0







14

28.0

15.0







15

28.0

19.0







16

15.0

19.0

Номера введенных узлов и контуры, заданные на их основе, показаны на рисунке. В области триангуляции в зависимости от выбранного метода могут быть сформированы различные сетки, показанные на рисунках ниже.

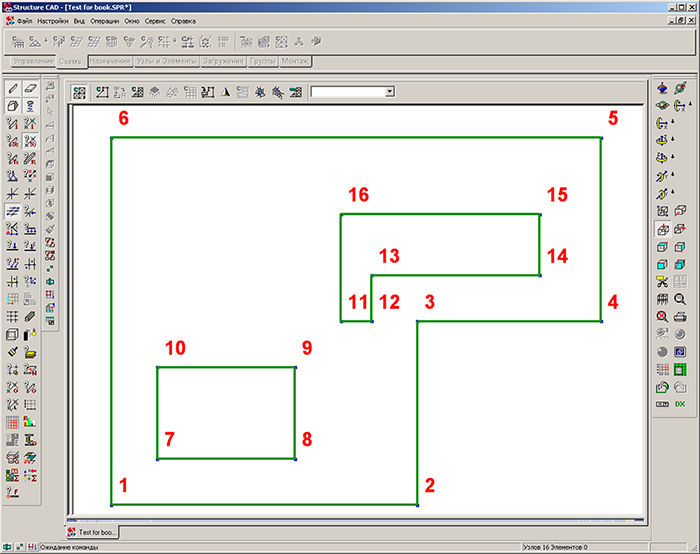

Узлы в области триангуляции и заданные на их основе контуры

В зависимости от выбранного метода триангуляции будут получены следующие сетки конечных элементов:

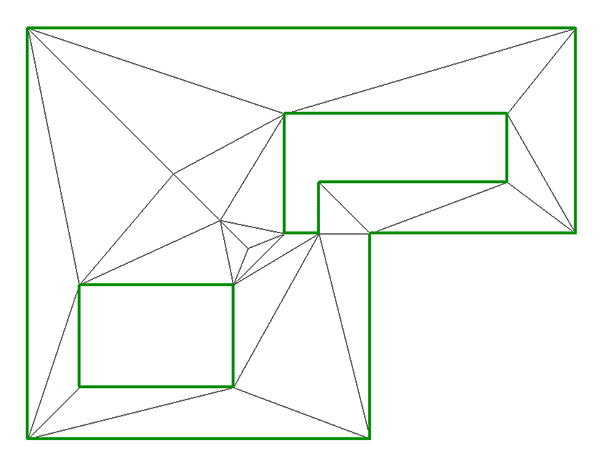

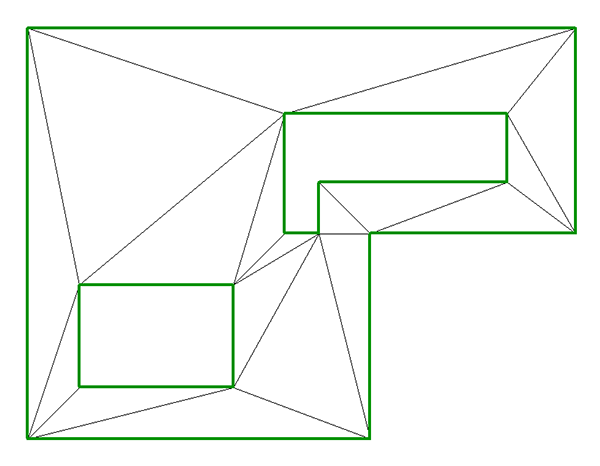

без разбиения участков контура;







только на заданных узлах;

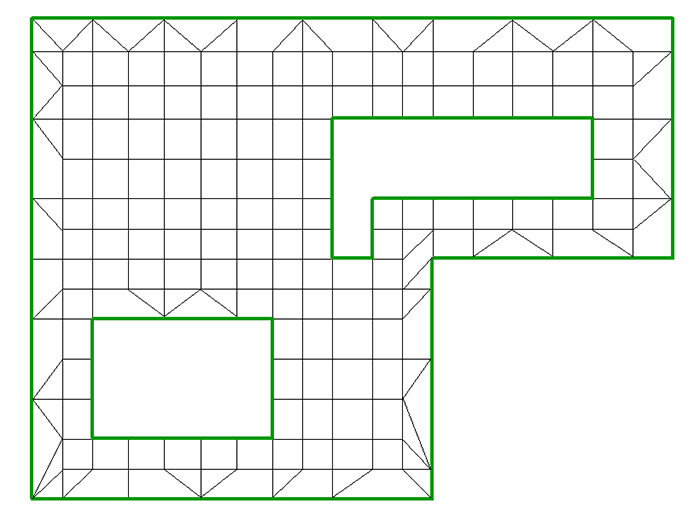

с разбивкой контура (маркер Объединить 3-х узловые элемен­ты в 4-х узловые выключен);







с разбивкой контура (маркер Объеди­нить 3-х узловые элемен­ты в 4-х узловые включен);

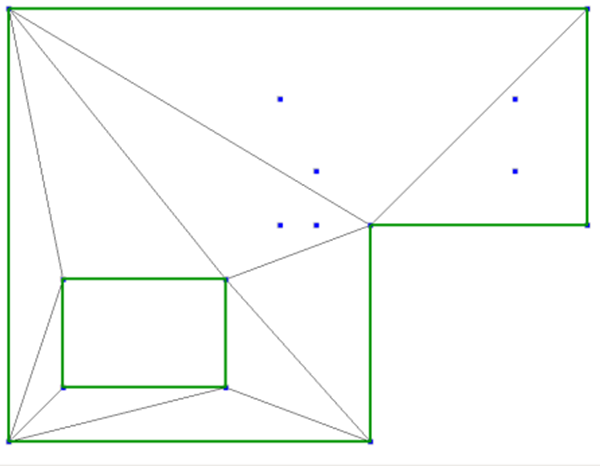

только на узлах контура;

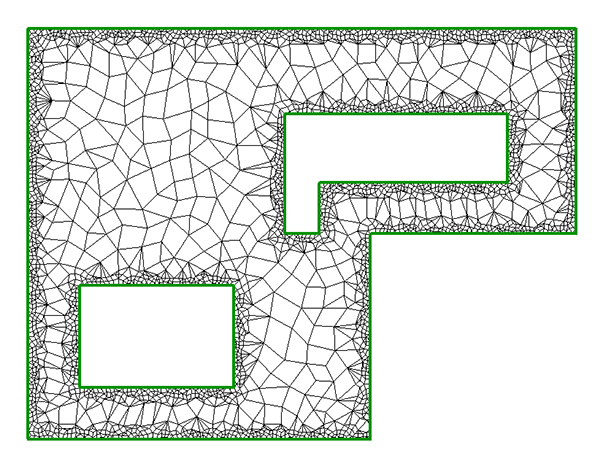

триангуляция со сгущением у границ контура;

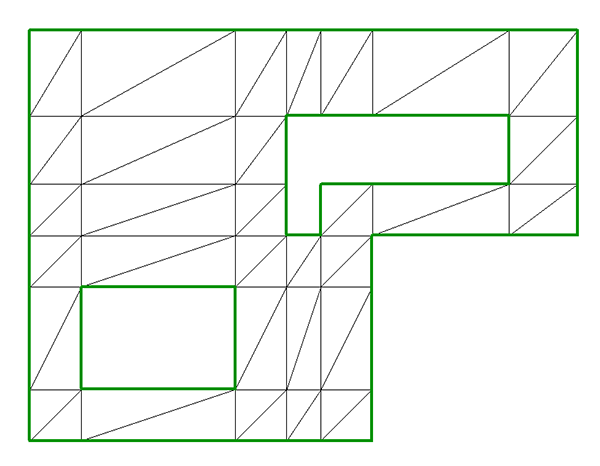

формирование ортогональной сет­ки с минимальным количеством эле­ментов (маркер Объединить 3-х узловые элементы в 4-х узловые выключен);

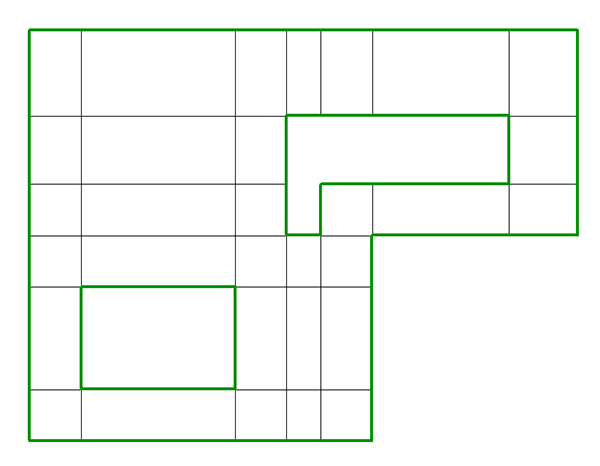

формирование ортогональной сетки с минимальным количеством эле­мен­тов (маркер Объединить 3-х узловые элементы в 4-х узловые включен);

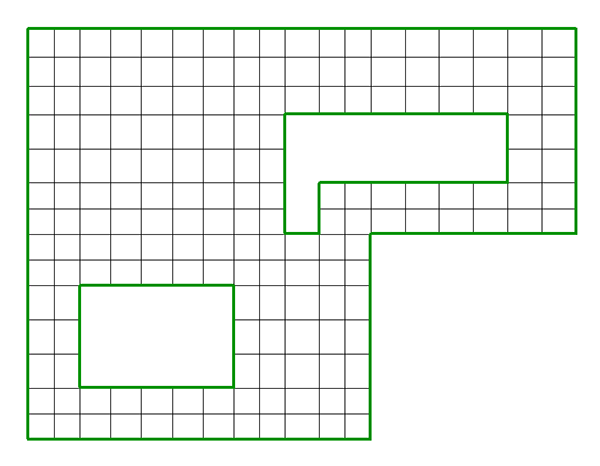

формирование ортогональной сетки с заданным максимальным размером элемента;

формирование ортогональной сетки с заданным максимальным размером элемента без разбиения участков контура;

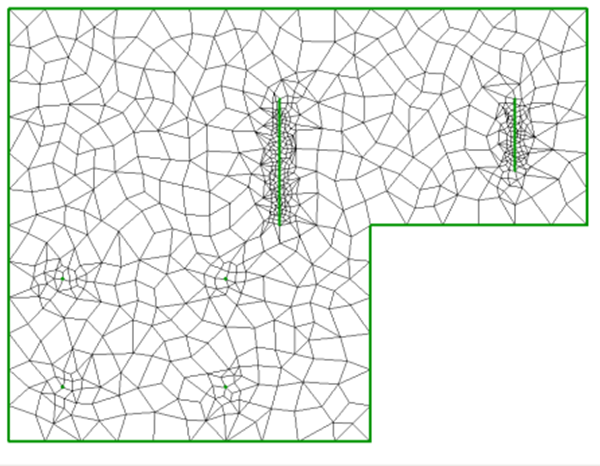

сгущение сетки в окрестности выбранных узлов и вдоль заданных линий.
