Группы узлов и элементов

Группы — это именованные наборы узлов или элементов, которые могут неоднократно ис­пользоваться для выполнения различных операций (назначения жесткостных характеристик, связей и на­грузок) при подборе арматуры и печати результатов в Документаторе. Наравне со схемами группы могут участвовать в режиме сборки, для групп узлов могут быть вычислены нагрузки от фрагмента схемы, определены крен здания и фундаментной плиты и т. п. Принцип объединения объектов в группы и задание имен групп полностью определяются пользователем.

Это могут быть характерные участки конструкции, например, плиты перекрытий на различных отметках, колонны этажа или другие наборы объектов. Главное, что группы доступны во всех режимах работы со схемой, как на этапе ее создания или назначения параметров для обработки данных в пост­процессорах (например, расчета РСУ), так и в процессе анализа и документирования результатов расчета. Графическая среда комплекса построена таким образом, что всегда можно локализовать информацию в рамках необходимой для работы группы узлов или элементов.

Автоматическое объединение элементов в группы выполняется при импорте данных из препроцессора ФОРУМ и в процессе преобразования данных, представленных в форматах .dxf и .dwg (каждый слой данных выделяется в отдельную группу).

Описываемые в данном разделе группы можно (условно) назвать общими группами. Существуют еще группы конструктивных железобетонных и стальных элементов (см. Армирование сечений железобетонных элементов и Проверка несущей способности стальных сечений).

Для работы с общими группами (не конструктивными) следует перейти на закладку Группы (рис. 1) и с помощью операции Работа с группами узлов и элементов  активировать инструментальную панель (рис. 2).

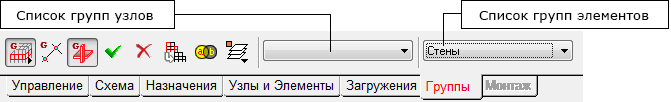

Рис. 1. Закладка Группы

Рис. 2. Раздел инструментальной панели Группы
