Задание нагрузок на группу узлов

При назначении узловых нагрузок предусмотрена возможность задания нагрузок гидростатического типа на группу выбранных узлов. Закон их изменения по пространственной координате, соответствующей «глубине водоема», является линейным. «Глубина водоема» может быть задана в любом направлении.

При вводе таких нагрузок их величина будет изменяться по линейному закону от заданного начального значения до конечного в зависимости от координаты узла, к которому прикладывается нагрузка, в направлении развития (направление возрастания «глубины» назначается пользователем).

Пример 1

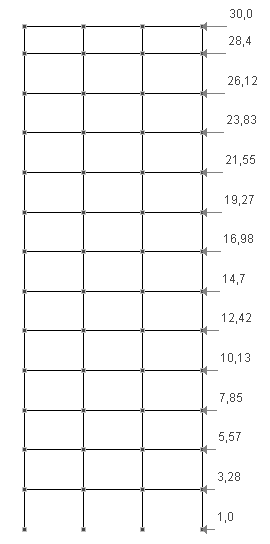

Направление развития нагрузки Z,

направление нагрузки Х, диапазон

изменения величины нагрузки Р₁ = 1, Р₂ = 30.

Пример 2

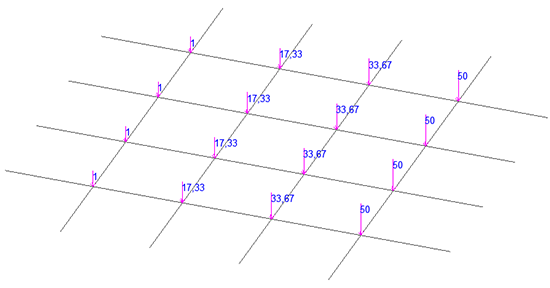

Направление развития нагрузки Х,

направление нагрузки Z, диапазон

изменения нагрузки Р₁ = 1, Р₂ = 50.

Для ввода нагрузок на группу узлов необходимо выполнить следующие действия:

активировать операцию Узловые нагрузки;
в появившемся диалоговом окне Ввод узловых нагрузок активировать маркер На группу узлов;
выбрать направление действия нагрузки (операция выполняется только по направлениям вдоль осей общей системы координат);
выбрать направление развития нагрузки;
ввести начальное (Р₁) и конечное (Р₂) значения величины нагрузки и нажать кнопку ОК в диалоговом окне (начальное значение нагрузки Р₁ будет присвоено узлу (узлам) с минимальным значением координаты в направлении развития);
выбрать на расчетной схеме узлы и выполнить назначение, нажав кнопку ОК в разделе Загружения инструментальной панели или клавишу Enter на клавиатуре.
