Кнопка вызова операции генерации проекта во входных форматах комплекса SCAD находится в разделе Схема инструментальной панели. Режим экспорта данных в SCAD предусматривает запись информации как в форматах препроцессора ФОРУМ (файлы с расширением .opr), так и в форматах проекта SCAD (файлы с расширением .spr).
|

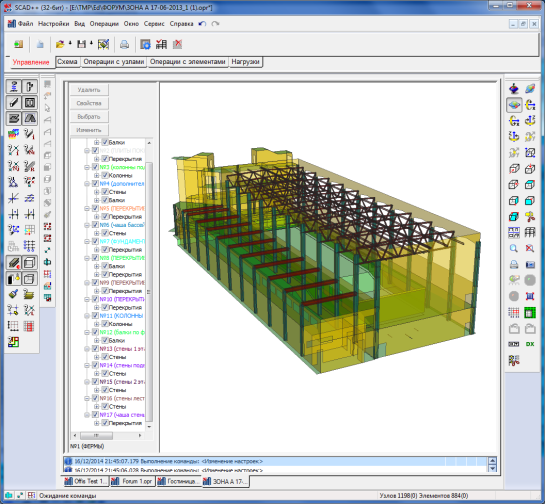

Рис. 1. Укрупненная модель в препроцессоре ФОРУМ |
|

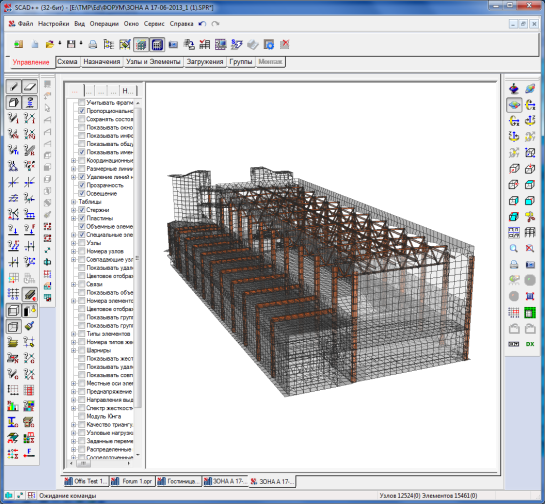

Рис. 2. конечно-элементная модель в комплексе SCAD |
В SCAD попадают плоскостные объекты вида Перекрытие, Стена, Крыша и стержневые — Колонна и Балка, которые представляются в комплексе элементами типа 1080, 1060, 1085, 1020 и 1040, соответственно.
Для того чтобы перейти от укрупненной модели к расчетной схеме, необходимо для стержневых объектов выполнить операции замены типа на соответствующие типы стержневых элементов, а для плоскостных — выполнить триангуляцию (в комплексе предусмотрено автоматическое распознавание выбранного плоскостного объекта как контура триангуляции). При этом все параметры объектов (характеристики материала, форма и размеры сечения и т. п.) сохраняются для всех полученных конечных элементов. На рисунках показано представление укрупненной модели в препроцессоре ФОРУМ (рис. 1) и комплексе SCAD (рис. 2).
