Инструментальная панель Монтаж

Раздел инструментальной панели Монтаж будет доступен только при загрузке проекта с расширением .mpr. При этом в инструментальной панели Назначение исчезает часть кнопок, например, задания связей, шарниров, коэффициентов постели.

В инструментальной панели предусмотрен следующий набор кнопок:

 — инициализация новой стадии монтажа;

 — корректировка параметров настройки стадии монтажа;

 — удаление стадии монтажа;

 — добавить элементы на текущей стадии монтажа;

 — удалить элементы на текущей стадии монтажа;

 — изменить модули упругости;

 — установить шарниры;

 — удалить шарниры;

 — назначить/удалить/изменить связи;

 — назначить/изменить коэффициенты постели;

 — вызов программы Кросс для расчета коэффициентов постели;

 — назначить/изменить объединение перемещений;

 — формирование списка загружений;

 — сохранить информацию о текущем этапе как отдельную (стандартную) задачу;

 — управление стадиями монтажа;

   — подтвердить и сбросить установленную операцию.

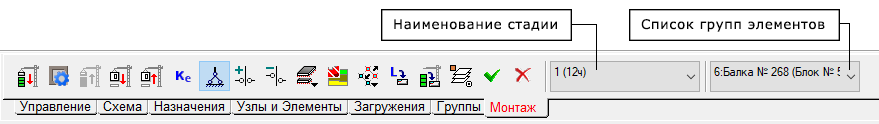

Рис.1. Инструментальная панель режима Монтаж

Кнопки инструментальной панели становятся доступными по мере задания соответствующих данных для стадии монтажа. Обратите внимание на пиктограммы в кнопках. Стрелка вниз означает задание новой стадии монтажа или добавление элементов, а стрелка вверх — соответственно, их удаление.

Для создания очередной стадии монтажа рекомендуется следующий порядок действий:

• нажать кнопку , после чего открывается диалоговое окно Стадия монтажа. Задать наименование стадии и, при необходимости выполнения расчетов по деформированной схеме, активизировать соответствующий маркер;
• нажать кнопку  и указать группы добавляемых элементов или выбрать на схеме элементы, которые включаются на текущей стадии, после чего нажать кнопку ;
• нажать кнопку  и указать группы исключаемых элементов или выбрать на схеме элементы, которые удаляются на текущей стадии, после чего нажать кнопку ;
• если на текущем этапе меняется модуль упругости каких-либо элементов, то следует нажать кнопку , ввести в диалоговом окне Модуль упругости значение коэффициента к модулю упругости, заданному при описании жесткостных характеристик элементов, выбрать на схеме элементы или группы элементов, у которых меняется модуль, и нажать кнопку ;
• если на текущем этапе меняются связи в узлах, то нажать кнопку  и выполнить операции по установке или удалению связей в выбранных узлах;
• если на текущем этапе меняются шарниры, то используя кнопки ,  следует выполнить операции по установке или удалению шарниров в выбранных элементах;
• нажать кнопку  и задать в диалоговом окне Формирование загружений базовое (накапливаемое) загружение, включая, если это необходимо, группы нагрузок с соответствующими коэффициентами, а также независимые загружения, действующие на текущей стадии монтажа.

При необходимости текущее состояние расчетной схемы может быть сохранено в виде стандартной задачи —  (здесь под стандартной задачей подразумевается файл с расширением .spr, не связанный с режимом монтажа и имеющий имя, отличное от имени файла с расширением .mpr).
