в таблицах.Ввод данных, необходимых для формирования схемы многоэтажной многопролетной рамы, выполняется в диалоговом окне Задание параметров регулярной рамы. В этом окне задаются размеры рамы, назначаются жесткости элементов и типы конечных элементов, накладываются связи в узлах. Для ввода размеров используются две таблицы: левая — для описания пролетов и правая — для описания этажей.
Активизация маркера Автоматическая установка связей означает, что в основании колонн сгенерированной рамы будут назначены связи по направлениям, соответствующим активным (нажатым) кнопкам-маркерам с наименованием степеней свободы. По умолчанию активизируются маркеры, соответствующие степеням свободы, определяемым типом расчетной схемы.
Кнопки Колонны и Ригели служат для ввода жесткостных характеристик соответствующим элементам схемы, а кнопка Тип элемента — для назначения типов конечных элементов. Эти данные задаются с помощью соответствующих операций в инструментальной панели Назначение и описаны в разделе Задание характеристик узлов и элементов.
По умолчанию рама будет расположена в плоскости XOZ. Маркер Вдоль оси Y позволяет разместить конструкцию в плоскости YOZ.
В программе практически отсутствуют ограничения на количество задаваемых пролетов и этажей («практически», в данном случае, равно 32000). Кроме того, открытые по умолчанию в этом диалоговом окне степени свободы, на которые накладываются связи, ограничены шестью. Если созданная стержневая модель предусматривает использование большего числа степеней свободы (например, признаки схемы 8 или 9), то недостающие связи в узлах необходимо назначить, используя для этого соответствующую операцию из раздела Назначение инструментальной панели.
В тех случаях, когда сечения отдельных ригелей или колонн отличаются
от заданных при генерации рамы (например, часть ригелей имеет другое сечение),
следует воспользоваться операцией Назначение
жесткостей стержням — из
раздела Назначение инструментальной
панели и задать этим элементам необходимые характеристики. Но, как правило,
для генерации геометрии расчетной схемы достаточно заполнить только данные
в таблицах.
В качестве примера многоэтажной многопролетной рамы, который будет использован при описании технологии работы по созданию расчетной схемы, рассмотрим раму (рис. 1), имеющую пять пролетов (2х6м, 3м, 2х4.5м) и 10 этажей (4м, 8х3.3м, 2.5м)
Рис. 1
Если все необходимые параметры рамы определены, то после нажатия кнопки ОК выполняется генерация схемы (результат для приведенного выше примера показан на рис. 2.

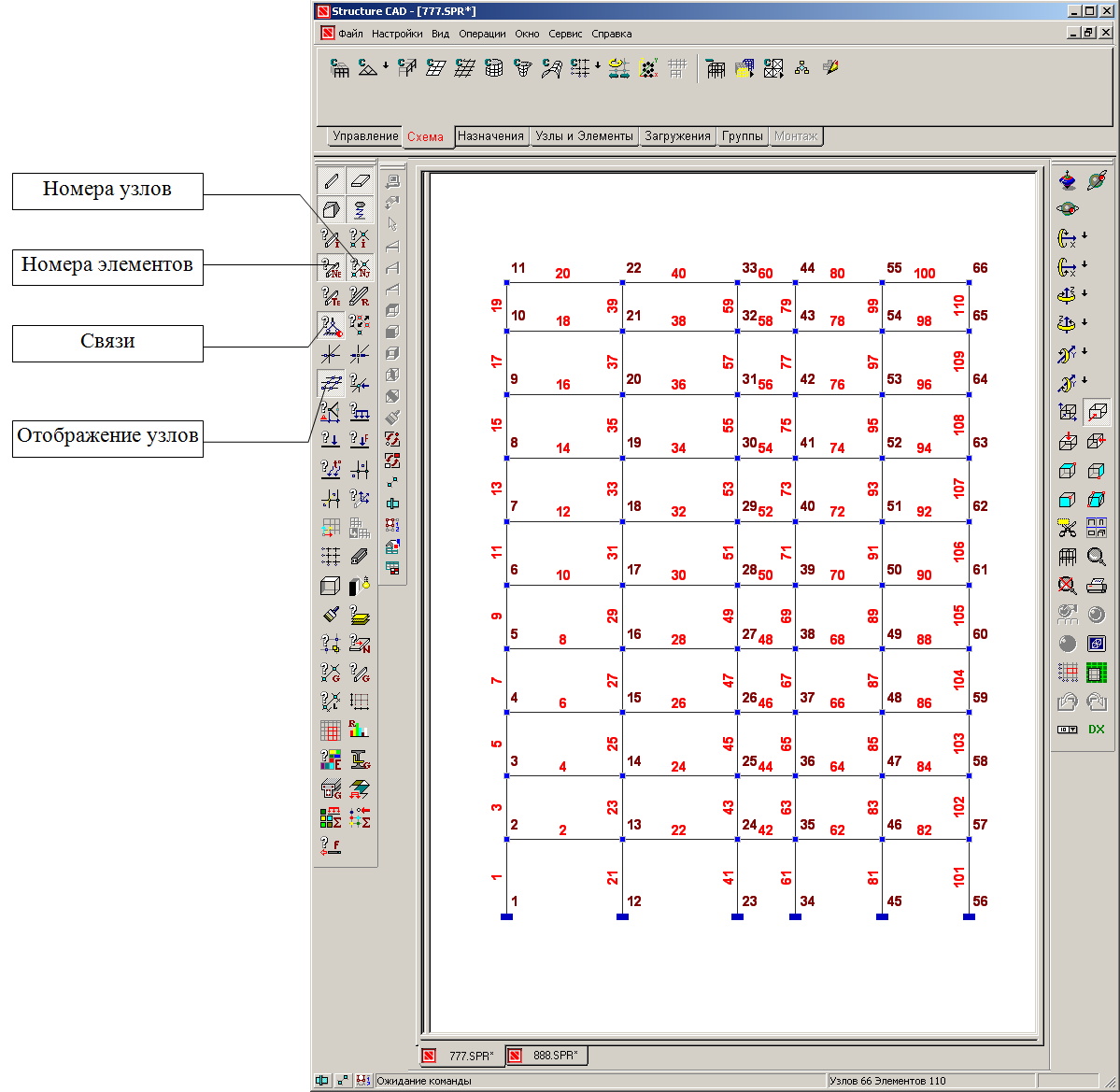

Рис. 2. Расчетная схема многоэтажной многопролетной рамы
