Физически нелинейные конечные элементы

Физически нелинейные эффекты можно учесть, если в схеме используются конечные элементы, представленные в таблице 1.

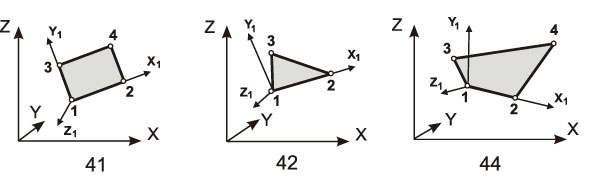

Элементы 405, 410 являются аналогами стержневых элементов, а 441, 442, 444 — элементов оболочки. У них во многом совпадает задание исходной информации, нагрузок. Совпадают вычисляемые усилия и правила знаков для них.

Для того чтобы изменить тип линейного элемента на нелинейный для учета физической нелинейности, следует активировать операцию Назначение элементов для учета нелинейности в разделе Назначение инструментальной панели, выбрать на схеме соответствующие элементы и нажать кнопку ОК. Аналогичный результат можно получить и с использованием операции Назначение типа конечных элементов. Перед тем, как в соответствующем диалоговом окне выбрать тип оболочечного или стержневого элемента (линейный), следует активировать маркер Учет физической нелинейности. Присвоение элементам выбранного типа выполняется традиционным способом, а номер типа нелинейного элемента будет автоматически модифицирован путем добавления числа 400.

Таблица 1
