Проблема некорректного размещения проемов относительно стены или перекрытия чаще всего возникает при импорте данных из архитектурных систем. Иногда это может быть сделано сознательно в программе ФОРУМ для моделирования дверных проемов с помощью «сдвинутого» на контур стены окна (путем переноса узлов). Для устранения такого рода неточностей модели используется рассматриваемая операция. В результате ее выполнения пересекающиеся проемы (рис. 1, а) объединяются в один проем, а контур проема, пересекающего контур элемента, образует новый контур (рис. 1, б). Для выполнения операции следует после ее активации выбрать элементы с некорректным расположением проемов и нажать кнопку ОК в инструментальной панели.
|

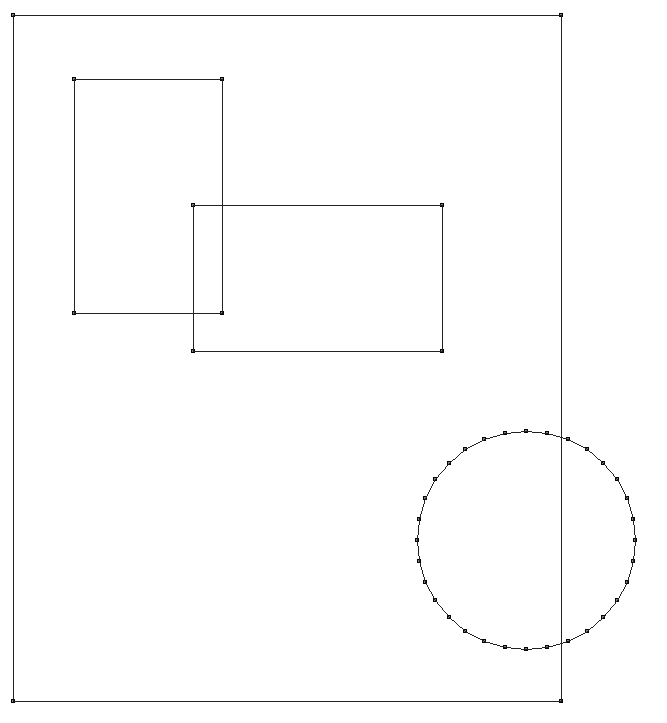

а) |
|
б) |
|
Рис. 1. Проемы до (а) и после (б) выполнения операции корректировки
