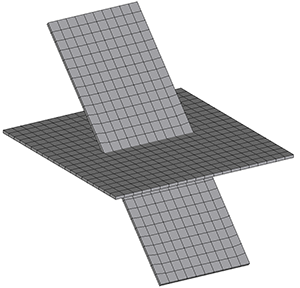

В процессе автоматической генерации сетки конечных элементов при переходе из препроцессора ФОРУМ в препроцессор SCAD учитывается взаимное пересечение плоскостных объектов. При этом сетка порождается «по обе стороны» линии пересечения (рис. 1).
|
а) |
|
б) |
|
|
в) |
|
г) |
|
|

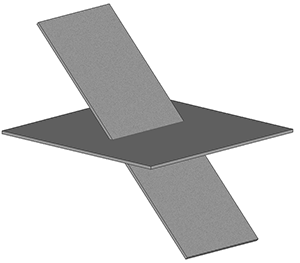

Рис. 1. а) Пересечение двух плоскостных объектов в программе ФОРУМ |
|||

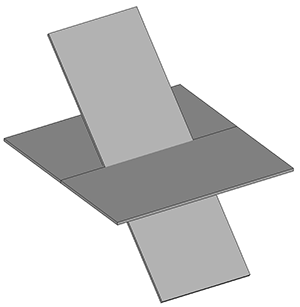

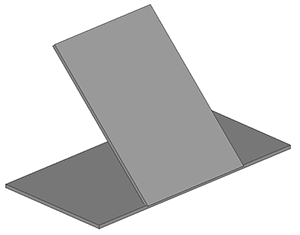

В тех случаях, когда часть элемента, лежащая по одну сторону линии пересечения, не должна попасть в расчетную модель, можно воспользоваться операцией Дробление пластин по линии пересечения, в результате которой каждый плоскостной элемент разбивается на несколько частей по линиям пересечения с другими плоскостными элементами. В этом случае удаление «лишних» элементов можно выполнить в препроцессоре ФОРУМ.
Для выполнения операции следует после ее активации выбрать на модели пересекающиеся объекты и нажать кнопку ОК в инструментальной панели.
Перед выполнением генерации конечно-элементной сетки выполняется проверка плоскостных объектов. В тех случаях, когда в модели оказываются неплоские элементы, выдается сообщение. Если режим генерации продолжить (проигнорировать сообщение), то не исключены ситуации, когда сетка конечных элементов в зоне пересечения неплоских элементов будет построена некорректно.
