Результаты расчета на прогрессирующее обрушение отображаются в графической
форме в трехцветной цветовой шкале. Управление отображением расположено
в разделе Прогрессирующее обрушение
инструментальной панели Постпроцессоры.

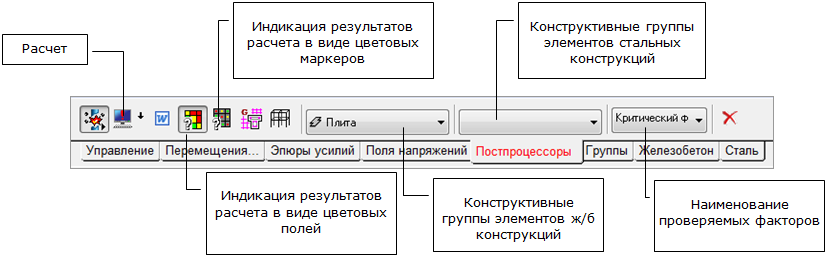

Рис. 1. Раздел Прогрессирующее обрушение инструментальной панели
Операция
позволяет выделить на схеме элементы,
которые в исходных данных перечислены, как удаляемые. Эти элементы будут
«подсвечены» на схеме фиолетовым цветом.
В трехцветной шкале элементы разделяются по цвету на работающие (Kmax < 1), у которых
значение максимального по величине коэффициента использования ограничений
Kmax меньше единицы (по умолчанию
для них принят зеленый цвет), и вышедшие из строя (Kmax
≥ 1) — для них принят красный цвет. Третий цвет (по умолчанию — желтый)
используется для указания элементов, попавших в интервал неопределенности,
т.е. таких, которые, по мнению расчетчика, с одинаковой вероятностью могут
быть отнесены и к выбывшим из строя, и к работающим. Значение интервала
неопределенности (в % от Kmax)
назначается пользователем с помощью операции Настройки
цветовой шкалы в окне шкалы. Результаты могут выводится в виде
цветовых полей или цветовых маркеров (кнопки
и
соответственно). Кнопка
позволяет получить экстремальные
значения факторов (аналогично тому, как это делается при анализе элементов
стальных и железобетонных конструкций).
Если цветовая индикация результатов расчета (значений коэффициента использования ограничений Kmax) выполняется без указания конкретной конструктивной группы, то для каждого конечного элемента выбирается цвет, соответствующий значению максимального из коэффициентов, без указания фактора, определившего это значение.
В тех случаях, когда из списка конструктивных групп выбрана конкретная группа, для нее может быть получена цветовая шкала не только значений Kmax, но и коэффициентов использования ограничений любого из предусмотренных факторов. Выбор факторов выполняется из соответствующего списка в инструментальной панели (рис. 1).
Заметим, что найденные неработающие элементы – это те, которые отказали на первом же шаге процесса лавинообразного распространения обрушений. Если их включить в список конечных элементов, входящих во внезапно удаляемый элемент конструкции и определить, куда передается нагрузка с этих элементов после их разрушения, то можно получить картину разрушений на втором шаге и т.д. Однако, чаще потребуется выполнить усиление элементов (может быть, не всех), попавших в неработающие по результатам первого шага, и повторить расчет уже для усиленной конструкции. Усиливаемые элементы следует объединять в соответствующие группы армирования или группы стальных элементов.
После выполнения расчета для конкретного конечного элемента можно использовать
диалоговое окно Информация об элементе,
активируемое кнопкой фильтров
. В этом окне,
используя кнопки РСУ (прогрессирующего
обрушение) и Прогрессирующее обрушение
можно получить данные о расчетных сочетаниях усилий, которые использовались
при расчете и факторах, вычисленных при экспертизе элемента. Маркер Показать усилия позволяет получить
альтернативное представление информации, при котором будут показаны усилия/напряжения
в элементе.
Кроме того, аналогично анализу элементов стальных и железобетонных конструкций, реализован вызов операции Сопротивление сечений (прогрессирующее обрушение).
