Генерация прототипа стальной фермы

Выбор очертания поясов фермы, схемы решетки и задание параметров фермы выполняется в двухстраничном диалоговом окне Генерация прототипа фермы. В программе реализована генерация ферм со следующими очертаниями поясов:

• фермы с параллельными поясами;
• треугольные фермы;
• трапецеидальные фермы;
• фермы с полигональным верхним поясом;
• односкатные;
• двухскатные.

Рекомендуется следующий порядок задания данных в этом окне:

• на странице Общие данные:

  • выбрать очертание поясов фермы из одноименного списка;
  • активизировать пиктограмму с изображением схемы решетки;
  • в таблице задать размеры фермы и количество элементов пояса (для контроля геометрии фермы можно воспользоваться кнопкой Предварительный просмотр — , по нажатию которой появляется окно с изображением фермы);
  • перейти на страницу Сечения;
• на странице Сечения:

  • выбрать  кнопку-маркер с изображением профиля элементов фермы;
  • активизировать маркер в группе Сечение, например, Верхний пояс (на эскизе фермы выбранный элемент будет выделен красным цветом);
  • в списке сортаментов металлопроката выбрать сечение указанного элемента фермы (наименование выбранного профиля будет показано в таблице Профиль);
  • выбрать толщину фасонки g из списка в таблице Профиль;
  • повторить три предыдущие операции для других элементов фермы;
  • выйти из диалогового окна нажатием кнопки OK.

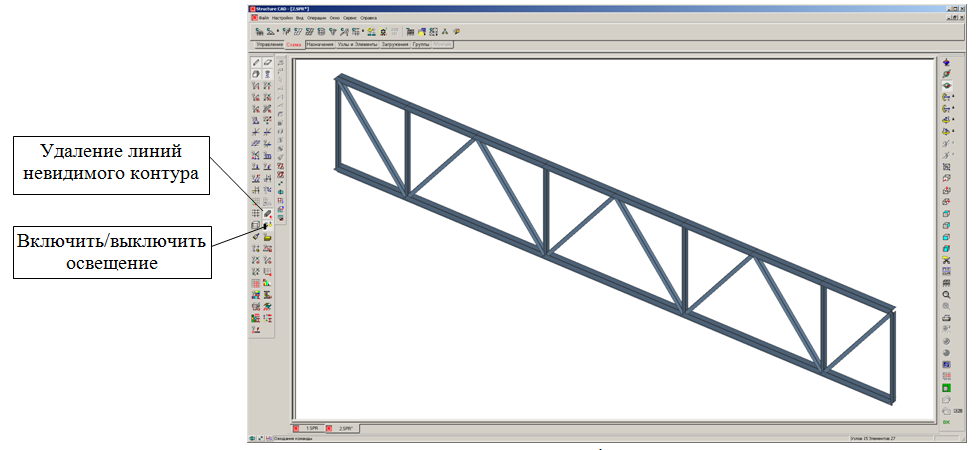

Если параметры фермы заданы корректно, то на экране будет показана ее расчетная схема (рис. 1).

Рис. 1. Расчетная схема фермы
