Отображение информации об элементах

С помощью фильтров отображения для конечных элементов можно вывести следующую информацию:

• номера, типы элементов, номера и имена типов жесткости;
• наличие шарниров и жестких вставок в стержневых элементах;
• направления местных осей элементов и осей выдачи усилий в пластинчатых и объемных элементах;
• эпюры прогибов и усилий, сочетания усилий, арматура для стержневых и пластинчатых элементов (в информации об элементе в режиме анализа результатов).

Большинство информации может быть выведено как в цифровом виде, так и в виде цветовой шкалы. Заметим, что одновременно может быть заказан вывод только одной цветовой шкалы для элементов.

Если активировать фильтры с атри­бутами элементов, то заказанная информация будет выведена в соответствии со схемой, изображенной на рис. 1. «Читабельность» информации будет во мно­гом зависеть от размеров элементов на экране. При малых размерах чаще всего атрибуты не попадут в поле «своей» пластины или стержня. В этих случаях рекомен­дуется выделить фрагмент с нужным участком схемы или установить режим Увеличение изображения на панели Визуализация.

Текущая настройка фильтров сохраняется до закрытия проекта или до выхода в дерево проекта. В исходном состоянии (по умолчанию) информация выводится в числовом виде на все узлы и элементы схемы.

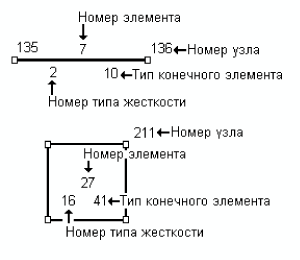

Рис. 1. Положение атрибутов
в стержневых и пластинчатых элементах
