Выборочный вывод значений на изолиниях, изополях и эпюрах

Вывод цифровых значений различных факторов может быть выполнен не для всех, а только для выбранных узлов/элементов (рис. 1). Поскольку выбор узлов и элементов, как правило, связан с выполнением определенных операций, то для выборочной оцифровки используется специальная селекция, которая включается кнопкой-маркером Выбор объектов для отображения информации — . Эта кнопка расположена на панели Управление выбором и продублирована в строке состояния.

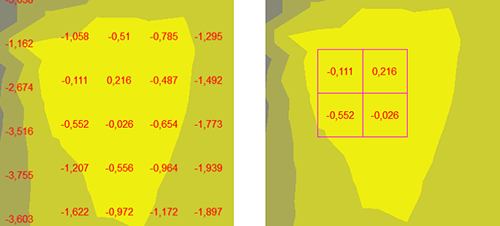

Рис. 1. Пример полной и выборочной оцифровки

Для выборочной селекции при выводе результатов расчета следует:

• активировать фильтр Отображать информацию на схеме только для выбранных узлов и элементов — ;
• активировать фильтр вывода числовых значений — ;
• активировать кнопку-маркер — ;
• выбрать нужные объекты на схеме.

Следует отметить, что, воспользовавшись комбинацией кнопок  и , можно в постпроцессоре локализовать вывод на схеме и другой информации об узлах и элементах, например, номеров узлов или имен типов жесткости.
