Анализ перемещений

Анализ деформированного состояния схемы выполняется с помощью элементов управления, уста­новленных в разделе Перемещения инструментальной панели (рис. 1).

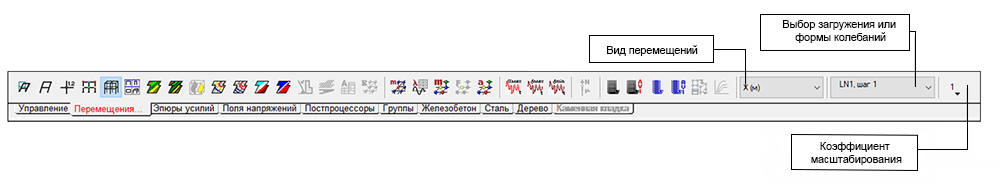

Рис. 1. Инструментальная панель режима анализа перемещений

Инструментальная панель режима Перемещения включает кнопки вызова следующих операций:

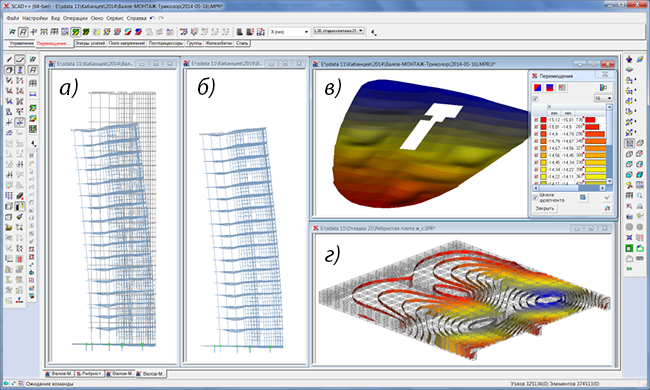

 — совместное отображение исходной и деформированной схем (рис. 2. а);

 — отображение деформи­рованной схемы (рис. 2, б);

 — вывод значений перемещений в узлах;

 — цветовая индикация величины переме­щений в узлах;

 — отображение расчетной схемы;

 — отображение на проекциях деформиро­ванной схемы на фоне исходной;

 — отображение изополей перемещений для пластинчатых элементов (рис. 2. в);

 — отображение изополей и изолиний перемещений для пластинчатых элементов;

 — отображение изоповерхностей перемещений для объемных элементов (рис. 2, г);

 — отображение изолиний с заданным шагом;

 — отображение изолиний перемещений для пластинчатых элементов;

 — отображение изополей с заданным шагом;

 — отображение изополей с выделенным значением;

 — вычисление крена конструкции;

 — вычисление крена фундаментной плиты;

 — работа внешних сил и суммарные нагрузки;

 — центры жесткости этажей;

 — определение координат центра масс;

 — частоты и периоды колебаний;

 — веса узловых масс;

 — динамические нагрузки по формам колебаний;

 — ускорения;

 — максимальные по всем моментам времени ускорения при прямом интегрировании уравнений движения;

 — минимальные по всем моментам времени перемещения при прямом интегрировании уравнений движения;

 — максимальные по всем моментам времени перемещения при прямом интегрировании уравнений движения;

 — cвободные длины стержневых элементов;

 — анимация перемеще­ний для стати­ческих и динами­ческих загружений;

 — формирование видеоклипов переме­щений для статических и динамических загружений;

 — анимация изменений состояния системы;

 — сохранение видео с анимацией изменений состояния системы;

 — сохранение деформированной схемы;

 — изменение во времени.

Кроме того, в инструментальной панели уста­нов­лены три списка: Вид перемещений, Выбор загружения и Коэф­фи­циент масштабирования перемещений.

Результаты расчета перемещений в графической форме отображают в виде изополей, изолиний, изоповерхностей и маркеров линейных смещений и поворотов относительно осей общей системы координат, а также суммарных перемещений, вычисляемых как \( \sqrt {\Delta X^{2}+\Delta Y^{2}+\Delta Z^{2}.} \)

При выводе деформированной схемы, форми­ровании видеоклипов и анимации перемещений можно изменить мас­­штаб отображения перемещений. Коэффициент масштабирования выбирается из пред­ла­гае­мого списка значений.

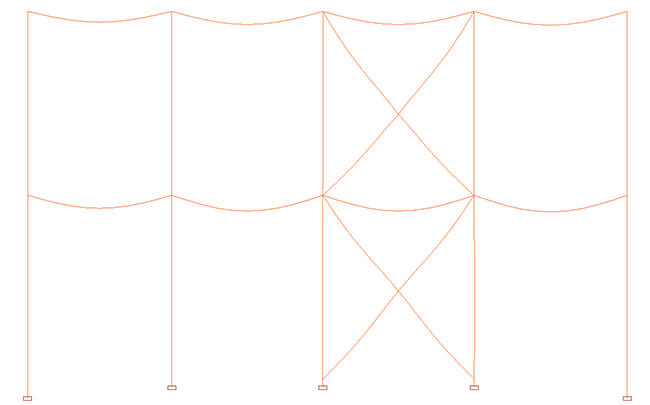

Рис. 3. Деформированная схема при включенном фильтре отображения прогибов

Анимацию  и формирование видеоклипов  можно вы­пол­нять для полной расчетной схемы или для ее фрагмента. Видеоклипы записываются в файл с расширением .avi. Эти файлы помещаются в каталог с фай­лами результатов или любой другой каталог и могут просматриваться с помощью стан­дартных средств визу­­ализации видеоклипов Windows.

После за­вершения функ­ции формирования видеоклипа появ­ля­ется стандартное диалоговое окно Сохранить как, в котором задается имя файла. После записи файла открывается окно Кино, в котором можно просмотреть сформированный видеоклип. С помощью операции На­строй­ка параметров среды в разделе меню Настройки можно изме­нить задан­ные по умолчанию параметры режима анимации, на­пример, увеличить или уменьшить количество циклов повторения.

Для стержневых элементов предусмотрена возможность отображения деформированной схемы с учетом перемещений в промежуточных точках стержня (рис. 3). Для этого используется фильтр  — Отображение прогибов в стержнях. Если этот фильтр активен, то функция анимации также выполняется с визуализацией прогибов. Для анализа прогибов в одном элементе можно воспользоваться операцией Эпюры прогибов в диалоговом окне Информация об элементе.
