Ввод твердого тела

После выбора этого пункта меню появляется диалоговое окно Характеристики твердого тела. В этом окне следует выполнить следующие действия:

• в группе Характеристики твердого тела с помощью маркеров выбрать вид твердого тела (двумерное, не допускающее деформации в своей плоскости, двумерное, не допускающее изгиб, трехмерное);
• уточнить коды связывания (направления степеней свободы) узлов жесткого тела (по умолчанию маркеры направлений активируются в зависимости от выбранного вида твердого тела);
• если это необходимо, ввести имя твердого тела.

После нажатия кнопки ОК диалогового окна следует с помощью мыши отметить узлы, принадлежащие твердому телу и нажать кнопку  инструментальной панели.

После выполнения последнего действия твердое тело будет обозначено на схеме в виде «паука» (рис. 1), у которого мастер-узел соединен с остальными узлами тела линиями. При этом мастер-узел будет автоматически назначен узлу этого нового конечного элемента, который расположен наиболее близко к геометрическому центру набора узлов.

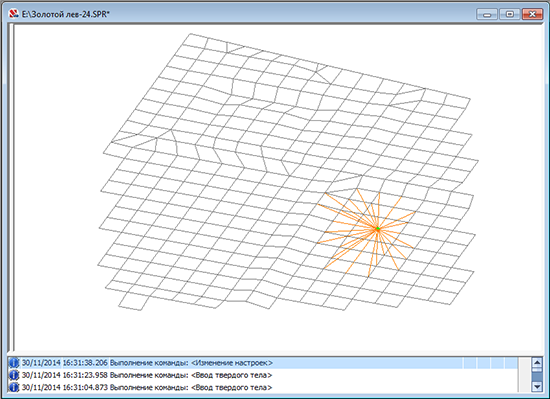

Рис. 1. Изображение твердого тела.

Необходимо пояснить разницу между двумя типами двумерного твердого тела:

• тело, не допускающее деформации в своей плоскости (диск), может деформироваться в виде изгиба плоскости первоначального расположения его узлов, как это происходит в плоской диафрагме, устанавливаемой для предотвращения искажений поперечного сечения тонкостенного стержня;
• тело, не допускающее изгиб (штамп), остается плоским, хотя эта плоскость может смещаться и поворачиваться, а узлы такого тела перемещаться внутри такой плоскости.

Маркер Задать элемент списком узлов позволяет создать конечный элемент не используя манипулятор мышь, а путем перечисления номеров узлов. Номера узлов можно ввести в диалоговом окне, которое активируется нажатием кнопки Список узлов.
