Для аналитических поверхностей, достаточно часто используемых в практике проектирования, предусмотрена возможность генерации соответствующих расчетных моделей без явного ввода формул поверхности. Для этого в диалоговом окне следует из выпадающего списка выбрать тип поверхности, задать геометрические параметры и параметры генерации конечно-элементной сетки. Для справки в этом окне приводятся формулы поверхности.
Так же, как в случае создания произвольных аналитических поверхностей, здесь предусмотрена возможность задания типов конечных элементов и их жесткостных характеристик. В программе реализованы следующие типы поверхностей
|

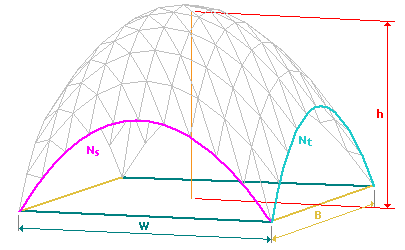

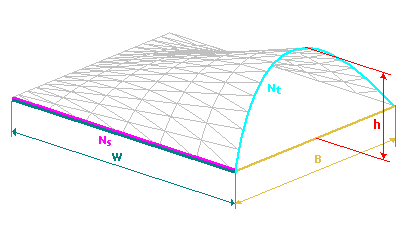

Параболоид эллиптический с прямоугольным планом |
Параболоид эллиптический с эллиптическим планом |
|
Сферическая поверхность |
Эллипсоидная поверхность с прямоугольным планом |
|
Эллипсоидная поверхность с эллиптическим планом |

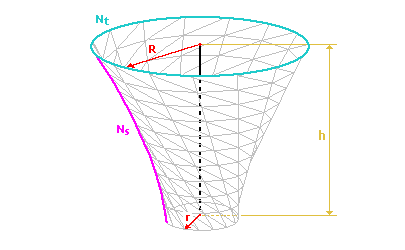

Гиперболоид вращения, однополостный |
|

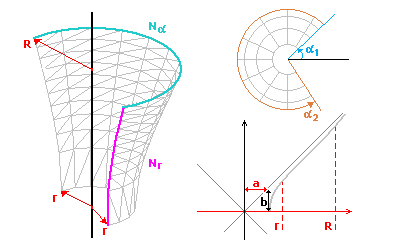

Гиперболоид вращения, однополостный, параметрическая форма |

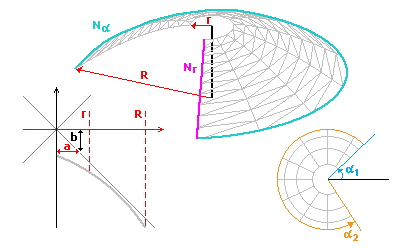

Гиперболоид вращения, двуполосный, нижняя часть |
|

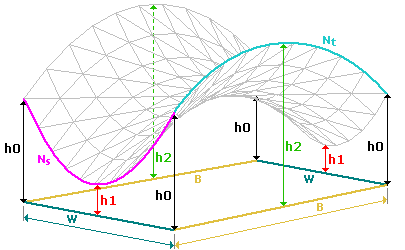

Параболоид гиперболический, седловидная форма |

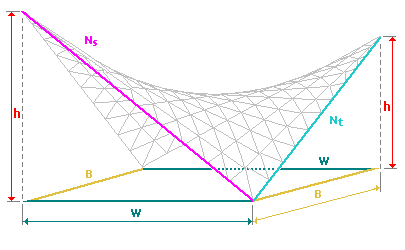

Параболоид гиперболический, линейчатая форма |
|

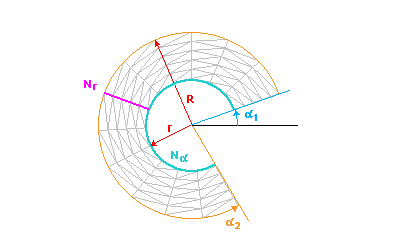

Кольцо |

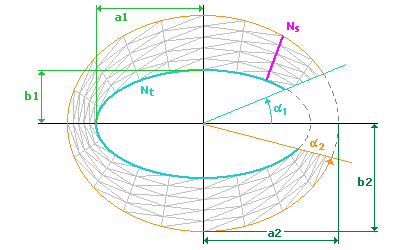

Кольцо эллиптическое |
|

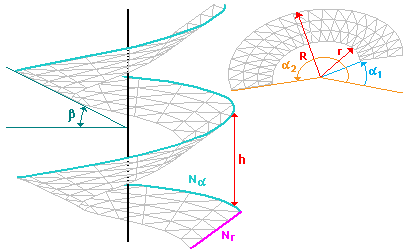

Геликоид |
Геликоид прямой, эллиптический |
|

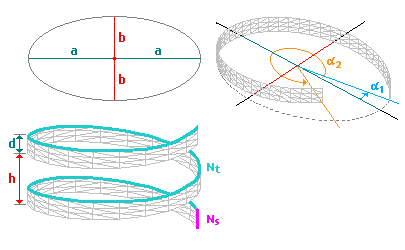

Винтовая полоса, эллиптическая |
Коноид параболический |
|

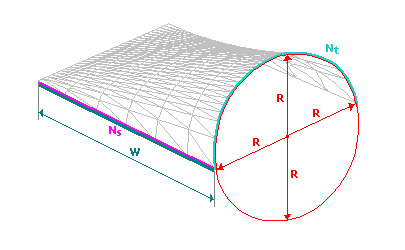

Коноид с направляющей окружностью |
|
