Для стандартных конструкций (подконструкций), достаточно часто используемых в практике проектирования, предусмотрена возможность генерации соответствующих расчетных моделей. Для этого в диалоговом окне Стандартные конструкции следует из выпадающего списка выбрать тип конструкции, задать геометрические параметры и параметры генерации конечноэлементной сетки.
В операции предусмотрена возможность выбора типов конечных элементов и их жесткостных характеристик.
В программе реализованы следующие типы конструкций:
|

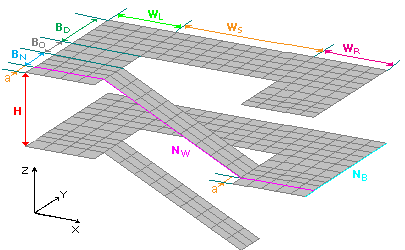

Лестничная клетка, одномаршевая |

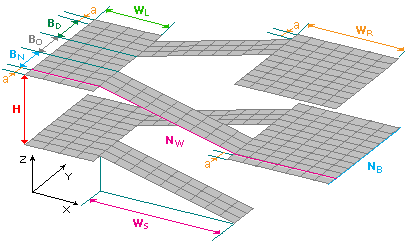

Лестничная клетка, двухмаршевая |
|

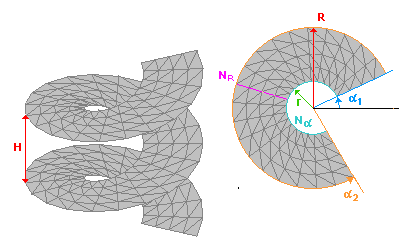

Лестница винтовая |
Правильный многоугольник |
|
Геодезический купол |

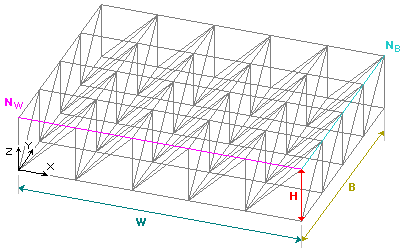

Ферма-крыша |
|

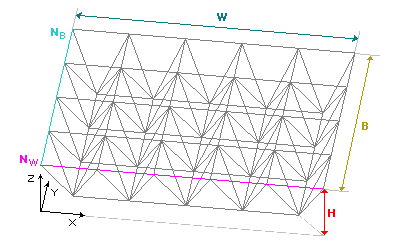

Ферма-крыша сдвинутая на полшага |

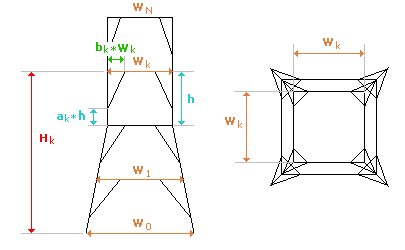

Мачта с произвольными раскосами
|
|

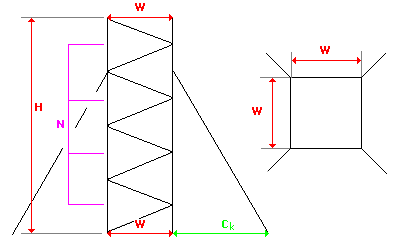

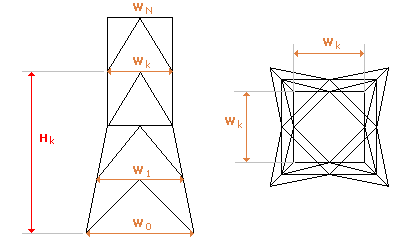

Мачта с диагональными раскосами |
Мачта с раскосами от середины распорки |
|

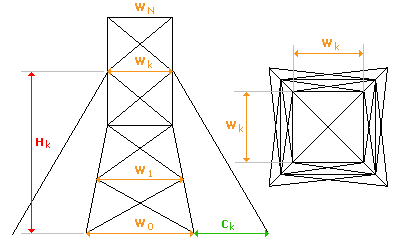

Башня с диагональными раскосами |

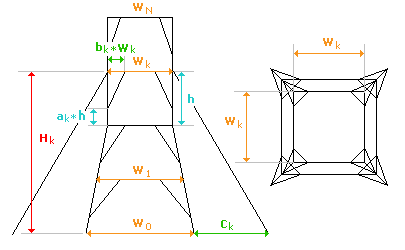

Башня с раскосами от середины распорки |
|

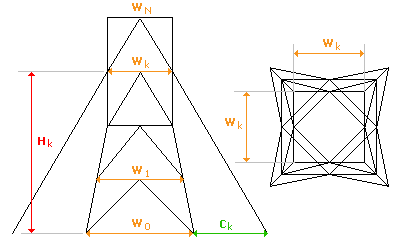

Башня с произвольными раскосами |

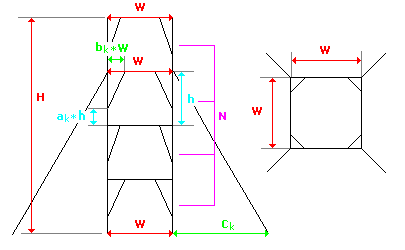

Мачта с раскосами от середины стойки |
|
Мачта с диагональными раскосами (упрощенный ввод) |
Мачта с раскосами от середины распорки (упрощенный ввод) |
|
Мачта с раскосами от середины стойки (упрощенный ввод) |
Мачта с произвольными раскосами (упрощенный ввод) |
|
Мачта на оттяжках |
|
В приведенном выше списке конструкций для мачт и башен, помимо общих геометрических параметров, предусмотрена возможность добавления/удаления ярусов сооружения; задания различных жесткостей для элементов, расположенных на различных уровнях и задания связей в опорных узлах.
