Построение эпюр напряжений

Эта операция предназначена для построения эпюр силовых факторов вдоль заданной линии (секущей) в элементах оболочки, плиты и балки-стенки.

После активации операции следует провести секущую через интересующий участок схемы, после чего открывается диалоговое окно Напряжения. Элементы управления этого окна включают:

• список силовых факторов, из которого выбирается наименование фактора;
• кнопки  и  для переключения направления отображения эпюры в зависимости от знака (положительные значения факторов показаны на эпюрах красным цветом);
• Масштаб — регулятор масштабирования эпюры;
• Шаг — регулятор шага штриховки эпюр (относительное расстояние между линиями штриховки);
• Убрать точки — удаление выносок со значениями фактора на отображении эпюры;
• кнопка Сохранить изображение в виде файла wmf — для сохранения эпюр в формате Windows-метафайла (расширение .wmf);
• эпюры будут строиться в сечении схемы, которое образовано плоскостью, проходящей вдоль секущей перпендикулярно плоскости экрана.

Следует учитывать следующие особенности построения эпюр:

• независимо от длины секущей, эпюры будут строиться на всех участках схемы (фрагмента), попавших в секущую плоскость;
• для стержней, попавших в секущую плоскость, эпюры не строятся.

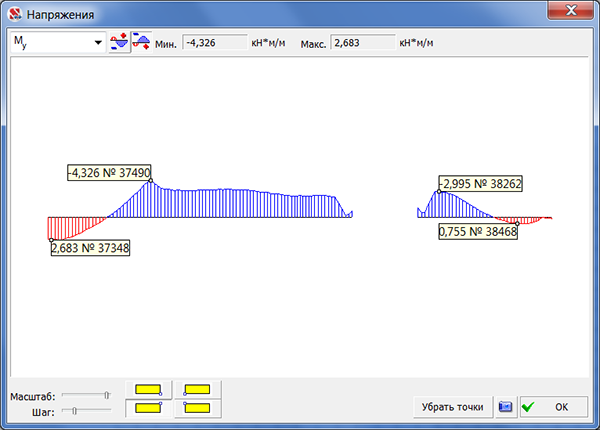

Рис. 1. Диалоговое окно Напряжения

Для вывода на эпюре значений анализируемого фактора достаточно указать курсором точку на эпюре и нажать левую кнопку мыши. Для удаления выноски со значением фактора следует повторно указать курсором на ту же точку.
