Формирование расчетной схемы из двумерных элементов

В этом разделе приводится пример формирования расчетной схемы из элементов оболочки. Рассматривается лежащая горизонтально прямоугольная оболочка, опертая по трем сторонам контура (рис. 1).

Рис. 1.

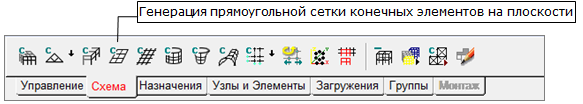

Аналогично предыдущему примеру, при создании схемы используется параметрическая модель, которая вызывается нажатием кнопки  — Генерация прямоугольной сетки конечных элементов на плоскости, расположенной в разделе Схема инструментальной панели (рис. 2).

Рис. 2.

В диалоговом окне Генерация пластинчатой схемы задаются параметры схемы, к которым относятся:

• вид и положение схемы в пространстве — выберем Оболочка [XOY];
• шаг конечных элементов вдоль оси X и количество шагов — введем шаг равный 0.125 м и количество шагов — 20;
• шаг конечных элементов вдоль другой оси, в зависимости от положения схемы (в нашем случае — оси Y), и количество шагов — введем шаг равный 0.125 м и количество шагов — 16.

Кроме того, из этого диалогового окна нажатием соответствующих кнопок вызывается операция назначения жесткости конечным элементам (КЭ) и выбирается их тип (диалоговые окна Жесткости пластин и Назначение типа элемента соответственно).

Для назначения жесткостных характеристик элементам оболочки достаточно в диалоговом окне Жесткости пластин выбрать из списка в группе Материал наименование материала и задать толщину пластин (например, бетон Б20 и 0.3 м). Тип элемента, например, КЭ 44 (четырехузловой конечный элемент оболочки общего вида) выбирается из списка диалогового окна Назначение типа элемента.

После задания всех параметров и выхода из диалогового окна Генерация пластинчатой схемы (кнопка ОК) будет сформирована расчетная схема прямоугольной оболочки из квадратных четырехузловых конечных элементов.
