Превращение укрупненных элементов (объектов) в контур триангуляции

Укрупненные элементы или объекты создаются в препроцессоре ФОРУМ и моделируют такие элементы строительных конструкций, как колонны, балки, перекрытия, стены и крыши. Расчетная схема метода конечных элементов формируется путем автоматического преобразования этих объектов в наборы конечных элементов. При этом для преобразования плоскостных объектов (перекрытия, стены и крыши) используется триангуляция.

В программе предусмотрена возможность и неавтоматической триангуляции укрупненных элементов с использованием рассматриваемых операций. В этом случае каждый укрупненный элемент триангулируется в отдельности и его грани рассматривается как контур (проемы — как внутренние контуры).

Параметры жесткости, заданные для объекта, наследуются всеми конечными элементами, полученными в результате триангуляции.

Укрупненные элементы могут иметь произвольные очер­та­ния и включать произвольное коли­чество внутренних контуров (проемов), не соприкаса­ющихся друг с другом и не пере­секающих внешний контур.

Триангуляция укрупненных элементов выполняется в следующем порядке:

• активизировать функцию триангуляции в разделе инстру­ментальной панели Схема;
• нажать кнопку Превращение контурных элементов в контур триангуляции;
• указанием на любой участок контура, в том числе и внутренний, выбрать необходимый элемент. Выбранный элемент будет выделен цветом (см. рисунок);
• нажать кнопку Генерация треугольной сетки КЭ на плоскости  и в появившемся диалоговом окне назначить параметры триангуляции. После выхода из окна по кнопке ОК будет выполнена триангуляция.

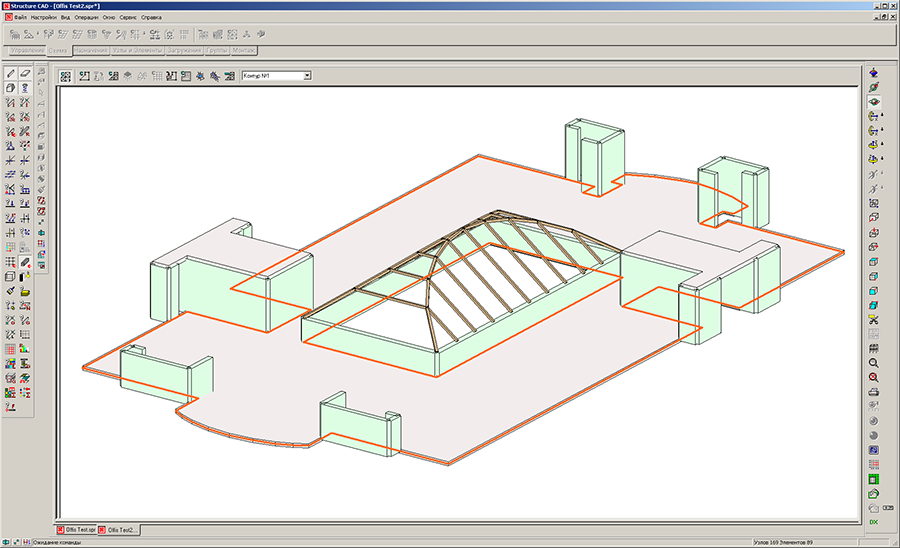

Контур триангуляции на основе элемента перекрытия

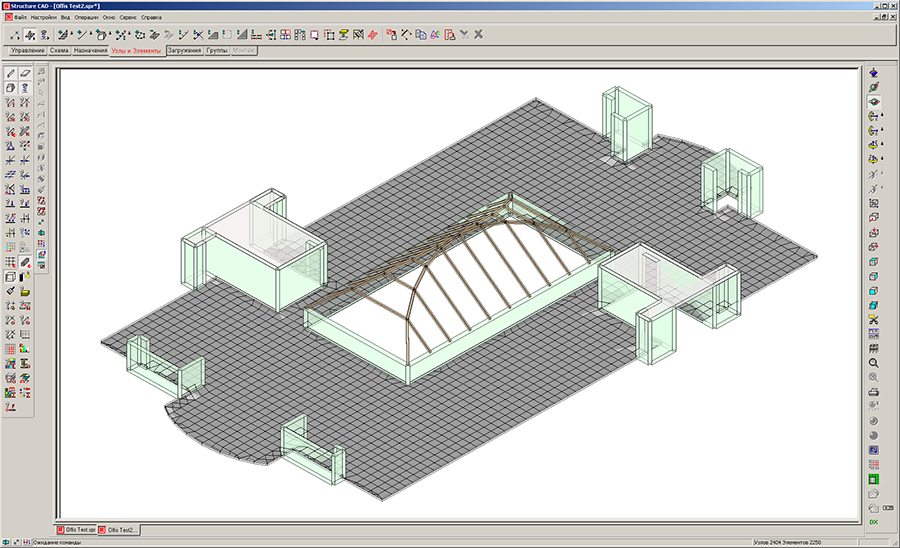

Схема, полученная в результате триангуляции укрупненного элемента

Перед выходом из режима триангуляции полученная в результате схема должна быть установлена на «место» или записана в виде отдельной схемы.
