Расчетную схему или ее часть можно формировать, используя для этого сетку координационных (разбивочных) осей. В программе предусмотрена возможность задания разбивочных осей, состоящих из нескольких участков, каждый из которых может иметь один из четырех типов: прямоугольный, прямоугольный, повернутый на заданный угол, косоугольный или полярный. Вертикальные отметки являются общими для всех участков и задаются один раз при описании первого участка.
Параметры осей задаются в многостраничном диалоговом окне Задание сетки разбивки.
На странице Параметры сетки назначаются вид осей и имя участка, а также задаются координаты точки привязки участка осей в общей системе координат модели. Правила отображения марок осей определяются активными маркерами. Кроме того, в зависимости от типа осей на этой странице задаются следующие данные:
На страницах Продольная разбивка и Поперечная разбивка задаются данные, необходимые для формирования осей, соответственно, вдоль направления Y и вдоль направления X. Разбивка вдоль оси Z, а также привязка отметки нижнего уровня задаются на странице Отметки уровня.
Имена разбивочных осей могут формироваться как автоматически, так и задаваться пользователем. По умолчанию принято, что продольные оси имеют цифровые марки в порядке возрастания от 1, а поперечные — буквенные в алфавитном порядке. Для изменения порядка, принятого по умолчанию, используется выпадающий список на страницах продольной и поперечной разбивки. Список включает три позиции «1, 2, 3…», «А, Б, В…» и «Заданные». Например, если выбрать в списке позицию «А, Б, В…» для продольных осей, не меняя ее для поперечных, то и те и другие оси будут маркироваться одинаково — буквами в алфавитном порядке.
Для назначения порядка маркировки, отличного от принятого по умолчанию, следует в диалоговом окне Имена разбивочных осей, которое вызывается нажатием кнопки Имена осей, определяемые пользователем задать новые имена, которые могут включать до трех символов. Позиция «Заданные» установится автоматически, если были внесены какие-либо изменения в «стандартную» маркировку осей.
Для управления отображением осей используется фильтр
—
Отображение разбивочных осей.
Операции управления отображением описаны в разделе Отображение
информации на расчетной схеме. Здесь следует отметить, что в программе
предусмотрены различные варианты вывода осей: все участки одновременно
или в любой их комбинации, целиком или с выбором фрагмента любого из участков
и др.

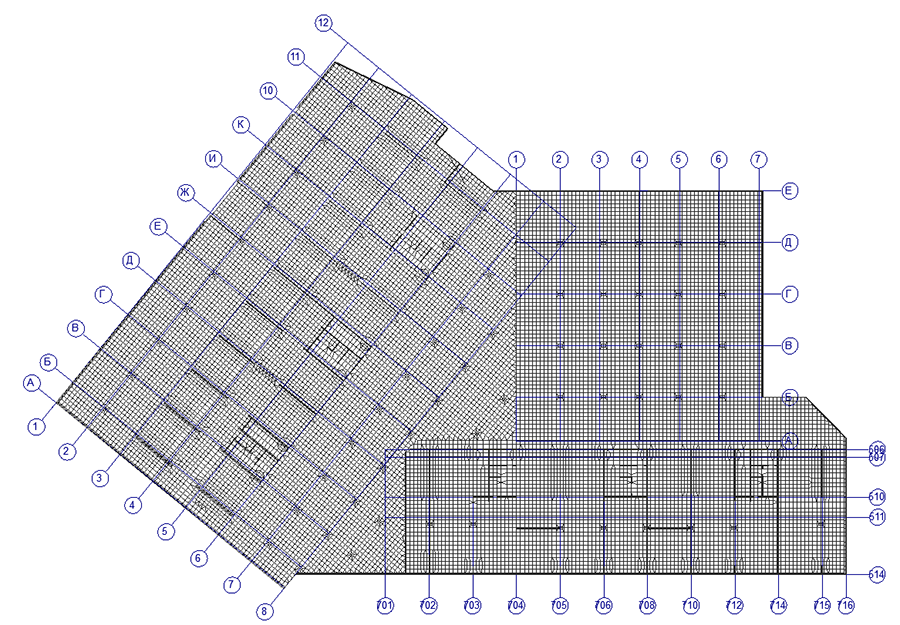

Рис. 1. Фрагмент расчетной схемы с координационными осями
Для того чтобы задать новый участок осей, следует активировать операцию
Задание сетки разбивочных осей
и
повторить описанные выше действия в одноименном диалоговом окне. В момент
открытия окна в нем будут отображаться данные последнего из введенных
участков сетки. Их следует заменить новой информацией.
Для корректировки параметров ранее заданного участка сетки осей следует активировать операцию задания сетки, используя для этого стрелку вызова выпадающего меню, стоящую справа от кнопки, и выбрать в этом меню раздел Управление разбивочными осями. Одноименное диалоговое окно включает таблицу с перечнем заданных участков сетки разбивочных осей. Для внесения корректировок в параметры сетки следует выполнить следующие действия:
