Анализ усилий

Поскольку независимо от режима в комплексе сохра­ня­ется преемственность функций управления, то анализ силовых факторов (в данном случае — построение эпюр) выполняется по тем же правилам, что и анализ перемещений.

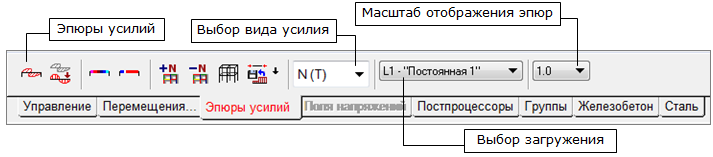

Рис. 1. Инструментальная панель режима анализа усилий

Для отображения эпюр усилий в одноименной инструментальной панели (рис. 1) можно воспользоваться следующими операциями:

 — эпюры усилий;

 — цветовая индикация положительных значений усилий;

 — цветовая индикация отрицательных значений усилий;

 — отображение схемы.
